Ekipa położyła piankę PUR i zalała podłogę. Dopiero później wyszedł na jaw problem
Izolacja podłogi pianką PUR ma ograniczać straty ciepła i zapewniać odpowiednie parametry termiczne budynku przez wiele lat. Problem pojawia się wtedy, gdy wykonana warstwa jest cieńsza, niż przewidywał projekt. Na pierwszy rzut oka wszystko może wyglądać prawidłowo, szczególnie po ułożeniu instalacji i wykonaniu wylewki. Wówczas sprawdzenie grubości ocieplenia staje się znacznie trudniejsze, a ewentualne poprawki mogą oznaczać poważny remont. Dlatego kontrola natrysku przed rozpoczęciem kolejnych prac jest tak ważna.
- Wylewka była już gotowa, gdy inwestor odkrył kosztowny błąd
- Powierzchnia wygląda na równą? To jeszcze niczego nie dowodzi
- Jak sprawdzić grubość pianki PUR przed wykonaniem wylewki?
- Jeden pomiar na środku pomieszczenia zdecydowanie nie wystarczy
- Brakuje tylko 2–3 cm pianki. Czy to rzeczywiście duża strata?
- Czy da się wykryć zbyt cienką izolację bez rozkuwania podłogi?
Wylewka była już gotowa, gdy inwestor odkrył kosztowny błąd
Budowa domu przebiegała zgodnie z planem. Ekipa wykonała izolację podłogi pianką PUR, a następnie rozpoczęły się przygotowania do montażu ogrzewania podłogowego i wykonania wylewki. Inwestor był przekonany, że wszystko zostało zrobione prawidłowo. W projekcie przewidziano 10 cm izolacji, a wykonawca zapewniał, że natrysk został wykonany zgodnie z ustaleniami. Powierzchnia wyglądała na równomiernie pokrytą pianką, więc właściciel nie widział powodu, by dodatkowo sprawdzać jej grubość. Dopiero później okazało się, że ten etap prac wymagał znacznie dokładniejszej kontroli.
Wątpliwości pojawiły się podczas sprawdzania dokumentacji i wysokości poszczególnych warstw podłogi. Z wyliczeń wynikało, że izolacja mogła być miejscami cieńsza nawet o 2–3 cm. Problem polegał na tym, że pianka znajdowała się już pod gotową wylewką, a sprawdzenie jej rzeczywistej grubości wymagałoby wykonania odkrywek. Inwestor stanął przed trudnym wyborem: pozostawić podłogę bez zmian i zaakceptować ryzyko gorszej izolacyjności albo zdecydować się na kosztowną diagnostykę i ewentualne poprawki. Błąd, który można było wykryć zwykłym pomiarem przed wykonaniem wylewki, stał się znacznie trudniejszy do usunięcia.
Powierzchnia wygląda na równą? To jeszcze niczego nie dowodzi

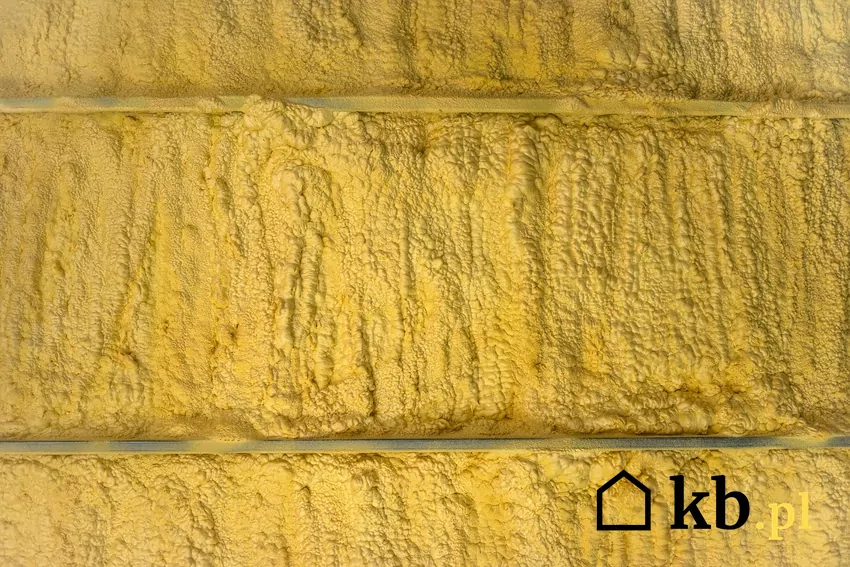

Pianka poliuretanowa powstaje podczas reakcji chemicznej składników nanoszonych specjalnym agregatem. Materiał zwiększa swoją objętość i tworzy warstwę izolacyjną przylegającą do podłoża. W przypadku podłóg stosuje się odpowiednio dobrane systemy, najczęściej piany zamkniętokomórkowe. Ich zaletą jest możliwość wykonania ciągłej izolacji, również wokół niektórych elementów instalacyjnych. Nie oznacza to jednak, że po zakończeniu natrysku powierzchnia automatycznie będzie idealnie płaska.
Na grubość warstwy wpływają między innymi sposób prowadzenia pistoletu, liczba przejść, parametry aplikacji i nierówności podłoża. W jednym miejscu pianka może mieć 10 cm, a kilkadziesiąt centymetrów dalej tylko 7 cm. Niewielkie różnice wysokości są charakterystyczne dla technologii natryskowej, ale większe odchylenia wymagają sprawdzenia. Szczególnie ważne jest rozróżnienie grubości izolacji od poziomu jej górnej powierzchni. Równa powierzchnia nie gwarantuje jednakowej grubości, jeżeli podłoże również nie było równe.
Jak sprawdzić grubość pianki PUR przed wykonaniem wylewki?
Najprostszą metodą kontroli jest bezpośredni pomiar grubości utwardzonej pianki. Można wykorzystać odpowiednio dobrany trzpień pomiarowy z ogranicznikiem, który pozwala ustalić odległość od powierzchni izolacji do podłoża. Pomiar powinien odbywać się w sposób zgodny z zaleceniami producenta systemu, bez uszkadzania warstw znajdujących się pod pianką. Warto też sprawdzić poziom powierzchni za pomocą niwelatora lub lasera budowlanego. Takie urządzenia pomagają wykryć nierówności, ale same nie określają rzeczywistej grubości natrysku.
Wyniki należy porównać z dokumentacją projektową i zapisami umowy. Nie wystarczy informacja, że wykonawca zużył określoną ilość materiału. Zużycie zależy również od gęstości pianki, strat podczas aplikacji i warunków wykonywania prac. Dobrą praktyką jest sporządzenie protokołu zawierającego lokalizację punktów pomiarowych, uzyskane wartości oraz zdjęcia. W przypadku wykrycia zbyt cienkich fragmentów można jeszcze uzgodnić sposób uzupełnienia izolacji. Po wykonaniu wylewki taka możliwość zwykle znika.
Jeden pomiar na środku pomieszczenia zdecydowanie nie wystarczy
Ile punktów pomiarowych powinien sprawdzić inwestor? Nie ma jednej uniwersalnej liczby obowiązującej dla każdej podłogi wykonanej metodą natryskową. Dokładny sposób odbioru powinien wynikać z dokumentacji technicznej, wymagań zastosowanego systemu i ustaleń kontraktowych. Pomiar w jednym miejscu nie daje wiarygodnego obrazu całej powierzchni. Jako orientacyjny plan dodatkowej kontroli inwestorskiej można przyjąć na przykład 5–10 punktów w pomieszczeniu o powierzchni około 20 m². Nie jest to jednak norma ani gwarancja wykrycia wszystkich nieprawidłowości.
Punkty należy rozmieścić w różnych częściach pomieszczenia, uwzględniając środek, narożniki, okolice ścian i przejścia instalacyjne. W większych pomieszczeniach liczba pomiarów powinna odpowiednio wzrosnąć. Szczególną uwagę warto zwrócić na miejsca, w których występują zmiany poziomu podłoża lub trudności z prowadzeniem natrysku. Wyników nie należy oceniać wyłącznie na podstawie średniej. Nawet jeśli przeciętna grubość wynosi 10 cm, lokalne fragmenty o grubości 6–7 cm mogą wymagać poprawy.
Brakuje tylko 2–3 cm pianki. Czy to rzeczywiście duża strata?

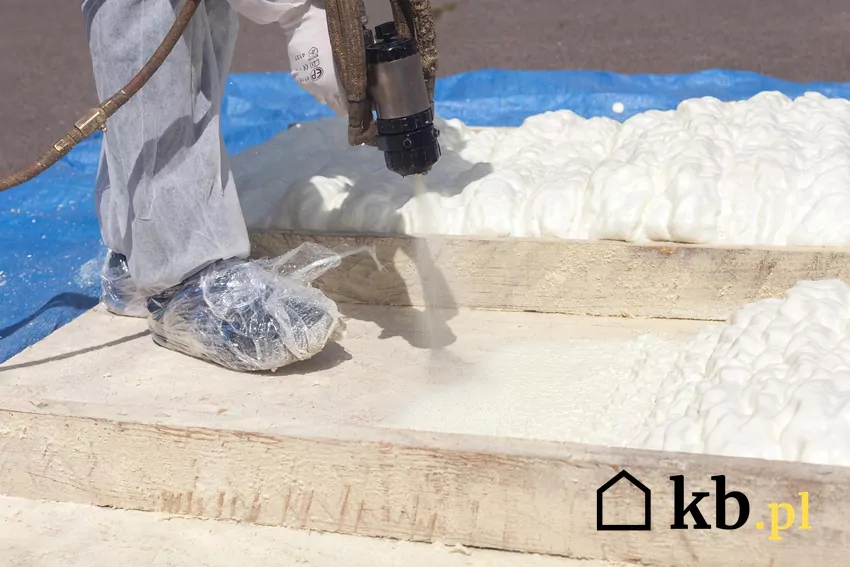

Różnica kilku centymetrów może wydawać się niewielka, szczególnie gdy cała podłoga składa się z wielu warstw. Jednak izolacyjność termiczna zależy bezpośrednio od grubości materiału i jego współczynnika przewodzenia ciepła lambda. Przyjmijmy przykładową piankę zamkniętokomórkową o współczynniku λ = 0,025 W/(m·K). Warstwa o grubości 10 cm zapewnia opór cieplny R = 4,0 m²K/W. Przy 8 cm wartość spada do 3,2 m²K/W, natomiast przy 7 cm wynosi już 2,8 m²K/W. Oznacza to odpowiednio 20% i 30% mniejszy opór cieplny samej izolacji.
Nie należy jednak utożsamiać tych wartości z identycznym wzrostem rachunków za ogrzewanie. Straty ciepła przez podłogę zależą również od pozostałych warstw konstrukcyjnych, geometrii budynku, temperatury gruntu i warunków użytkowania. W przypadku podłogi na gruncie obliczenia są bardziej złożone niż proste odwrócenie wartości oporu izolacji. Mimo to brak 2–3 cm pianki może istotnie zmienić parametry cieplne przegrody, zwłaszcza gdy projekt przewidywał konkretną grubość niezbędną do osiągnięcia założonej izolacyjności.
Czy da się wykryć zbyt cienką izolację bez rozkuwania podłogi?
Po wykonaniu wylewki możliwości kontroli są ograniczone. Jedną z metod diagnostycznych jest badanie termowizyjne, które pozwala obserwować rozkład temperatur na powierzchni podłogi. W określonych warunkach może ujawnić obszary o odmiennej charakterystyce cieplnej. Nie jest to jednak bezpośredni pomiar grubości pianki. Na obraz termowizyjny wpływają między innymi przebieg instalacji ogrzewania podłogowego, temperatura pomieszczenia i sposób użytkowania budynku. Nie każda różnica grubości izolacji będzie widoczna na termogramie.
Jeżeli istnieje poważne podejrzenie niezgodności z projektem, konieczne może być wykonanie kontrolnych odkrywek lub odwiertów. Takie badanie powinno być zaplanowane przez specjalistę, szczególnie gdy w podłodze znajdują się przewody ogrzewania. Uszkodzenie instalacji mogłoby znacząco zwiększyć koszty diagnostyki. Przed rozpoczęciem prac warto przeanalizować zdjęcia z budowy, dokumentację powykonawczą i protokoły odbioru. Czasami pozwalają one zawęzić obszar wymagający sprawdzenia, chociaż same nie zastępują pomiaru.
