Przed zalaniem ogrzewania podłogowego betonem zrób ten test. Pozwoli uniknąć kosztownej naprawy
Ogrzewanie podłogowe najczęściej kojarzy się z komfortem, równomiernym ciepłem i brakiem grzejników na ścianach, ale jego skuteczność zależy nie tylko od projektu czy jakości rur. Bardzo ważny jest moment, który dzieje się jeszcze przed wylaniem posadzki. To wtedy trzeba sprawdzić, czy cała instalacja jest szczelna, prawidłowo odpowietrzona i gotowa na przykrycie betonem lub jastrychem. Próba szczelności nie jest formalnością dla wykonawcy, lecz zabezpieczeniem inwestora przed awarią ukrytą pod warstwą podłogi.
- Dlaczego próba szczelności podłogówki musi odbyć się przed wylewką?
- Jak wygląda próba szczelności krok po kroku?
- Ile trwa test i jakie spadki ciśnienia są dopuszczalne?
- Dlaczego rury powinny zostać pod ciśnieniem podczas wylewania posadzki?
- Co grozi inwestorowi, jeśli próba szczelności zostanie pominięta?
Dlaczego próba szczelności podłogówki musi odbyć się przed wylewką?
Rury ogrzewania podłogowego po zalaniu betonem stają się praktycznie niewidoczne i trudno dostępne. Dopóki leżą na izolacji, można jeszcze obejrzeć pętle, rozdzielacz, złączki, przepływomierze i miejsca podłączeń. Jeśli w tym momencie pojawi się spadek ciśnienia, wilgoć przy rozdzielaczu albo nieszczelność na jednym z obiegów, naprawa jest stosunkowo prosta. Po wykonaniu posadzki ten sam problem zamienia się w lokalizowanie przecieku, kucie podłogi i ryzyko uszkodzenia kolejnych elementów instalacji.
Próba ciśnieniowa pokazuje też, czy rury nie zostały uszkodzone podczas montażu. Do takich uszkodzeń może dojść przy rozkładaniu pętli, mocowaniu ich do styropianu, chodzeniu po instalacji lub przenoszeniu narzędzi. Dlatego instalacja powinna być sprawdzona, zanim przykryje ją jastrych.
Jak wygląda próba szczelności krok po kroku?
Najpierw instalację trzeba napełnić wodą, zwykle osobno dla każdej pętli, tak aby wypchnąć powietrze z rur. Odpowietrzenie jest ważne, bo pęcherze powietrza mogą zakłamywać wskazania manometru i powodować pozorny spadek ciśnienia. Po napełnieniu obiegów zamyka się zawory, sprawdza połączenia przy rozdzielaczu i podłącza manometr. Warto używać urządzenia z czytelną skalą, bo różnica rzędu 0,2 bara ma przy takim teście znaczenie.
Następnie instalację podnosi się do ciśnienia próbnego. I tu pojawia się szczegół, którego nie warto upraszczać. W wielu systemach ogrzewania podłogowego stosuje się próbę na poziomie 6 barów, czyli ciśnienie wyraźnie wyższe niż normalna praca instalacji. Niektóre wytyczne producentów podają wartość dwukrotnie wyższą od ciśnienia roboczego, ale nie mniej niż 6 barów, inne protokoły dla instalacji tworzywowych wskazują wzór: ciśnienie robocze plus 2 bary, jednak nie mniej niż 4 bary. Spotyka się też ostrzejsze zalecenia dla instalacji płaszczyznowych, np. nie mniej niż 9 barów. Dlatego ostateczną wartość trzeba zawsze zestawić z projektem i instrukcją konkretnego systemu.
Ile trwa test i jakie spadki ciśnienia są dopuszczalne?

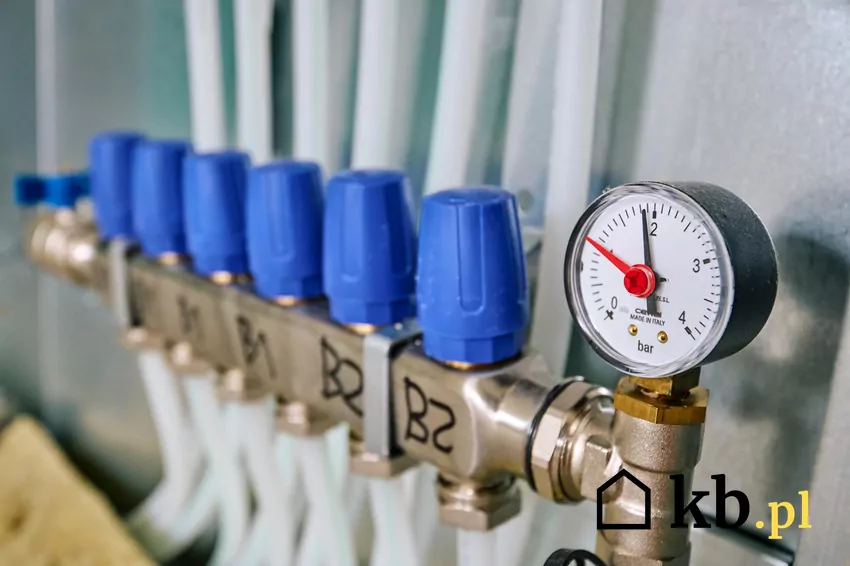

W typowym domu jednorodzinnym test szczelności ogrzewania podłogowego często prowadzi się przez minimum 24 godziny. Po nabiciu instalacji ciśnienie może się początkowo lekko zmienić, bo rury pracują, układ się stabilizuje, a temperatura wody i otoczenia wpływa na odczyt manometru. Dlatego ważne jest, aby nie oceniać instalacji po kilku minutach. Po ustabilizowaniu ciśnienia trzeba kontrolować manometr i obejrzeć wszystkie widoczne połączenia. Instalacja nie może wykazywać śladów przecieku.
Za bezpieczny wynik często przyjmuje się brak widocznych wycieków i spadek ciśnienia nie większy niż około 0,2 bara w czasie testu głównego. W materiałach technicznych można spotkać procedurę, w której badanie główne trwa 2 godziny, a dla ogrzewania podłogowego 24 godziny. W praktyce oznacza to, że wykonawca nie powinien ograniczać się do krótkiego „nabicia” instalacji i spojrzenia na manometr po kwadransie. Taki test nie daje pewności, że drobna nieszczelność nie ujawni się dopiero po kilku lub kilkunastu godzinach.
Dlaczego rury powinny zostać pod ciśnieniem podczas wylewania posadzki?

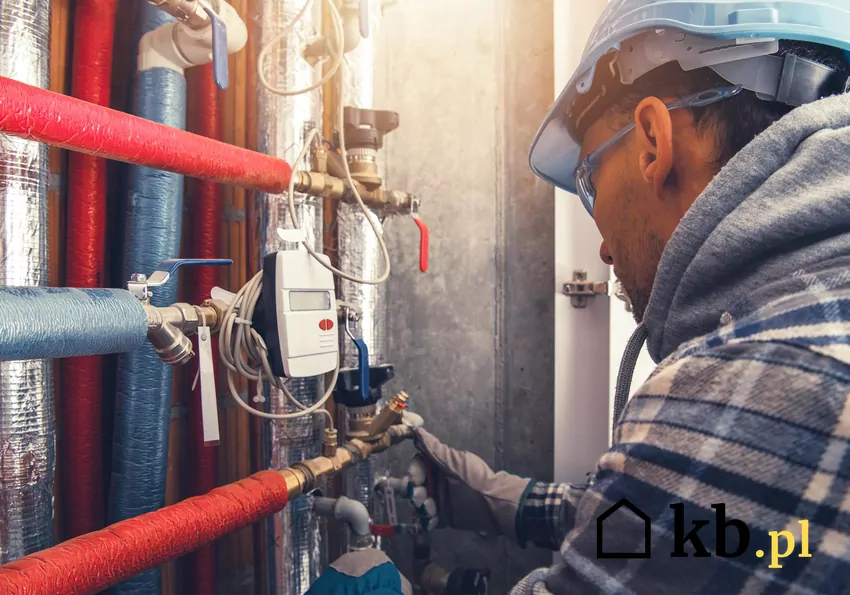

Samo wykonanie próby przed przyjazdem ekipy od posadzek nie kończy tematu. Rury ogrzewania podłogowego powinny pozostać pod ciśnieniem w czasie zalewania. Dzięki temu są sztywniejsze, lepiej znoszą obciążenia mechaniczne i łatwiej wychwycić awarię, jeśli do uszkodzenia dojdzie podczas rozprowadzania jastrychu. To szczególnie ważne, gdy po instalacji chodzą pracownicy, używany jest sprzęt, a po pomieszczeniu prowadzone są węże do podawania mieszanki.
Pozostawienie ciśnienia w rurach działa jak prosty system ostrzegawczy. Jeśli podczas wylewania ktoś przebije rurę, załamie pętlę albo naruszy połączenie przy rozdzielaczu, manometr pokaże zmianę. Bez ciśnienia problem może zostać zauważony dopiero po uruchomieniu ogrzewania, czyli wtedy, gdy posadzka jest już związana, płytki ułożone, a panele zamontowane. Różnica jest ogromna: poprawka przed wylewką to zwykle szybka interwencja, a poprawka po wykończeniu podłogi może oznaczać demontaż gotowej warstwy, osuszanie i spór o odpowiedzialność.
Co grozi inwestorowi, jeśli próba szczelności zostanie pominięta?
Najbardziej oczywista konsekwencja to przeciek ukryty pod posadzką. Woda z instalacji może przez dłuższy czas rozchodzić się w warstwach podłogi, zanim pojawi się widoczny objaw. Czasem będzie to spadek ciśnienia w instalacji, czasem mokra plama przy ścianie, a czasem zawilgocenie izolacji i nieprzyjemny zapach. Problem polega na tym, że miejsce widocznego zawilgocenia nie zawsze znajduje się dokładnie nad uszkodzoną rurą. Woda potrafi migrować pod jastrychem i utrudniać lokalizację awarii.
Pominięcie próby może też osłabić pozycję inwestora przy reklamacji. Bez protokołu trudno udowodnić, czy instalacja była szczelna przed wylewką, czy została uszkodzona później. Wykonawca instalacji może twierdzić, że winna jest ekipa od posadzek, a posadzkarz, że problem istniał wcześniej. W efekcie właściciel domu zostaje z awarią, nerwami i kosztami. Dlatego protokół z próby szczelności nie jest zbędnym papierem. To dokument potwierdzający, jakie ciśnienie zastosowano, jak długo trwał test i jaki był wynik.
