Ten mały element kosztuje kilkadziesiąt złotych. Bez niego bojler może stać się niebezpieczny

Opublikowano: 28.10.2026Autor: Juliusz ZawistowskiDrukujUdostępnij

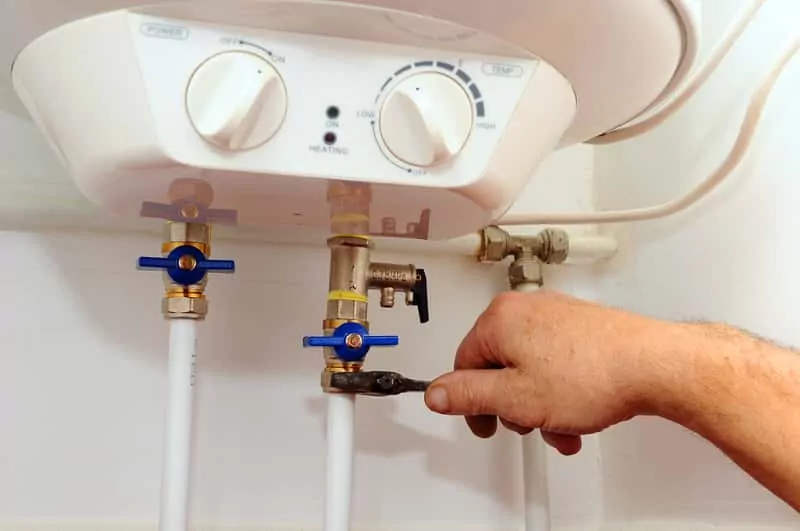

Zawór bezpieczeństwa do bojlera jest elementem, który samoczynnie otwiera się w chwili, gdy ciśnienie w bojlerze przekroczy dopuszczalną wartość. Jego montaż zapobiega zatem m.in. eksplozji bojlera. Dlaczego warto zainstalować zawór do bojlera elektrycznego oraz jakie są najbardziej popularne z nich?

1. Podłączenie zaworu bezpieczeństwa
2. Zawór ciśnieniowy a rodzaje
3. Naczynie wzbiorcze i jego istota
4. Zawór bezpieczeństwa do bojlera Afriso
5. Zawór bezpieczeństwa do bojlera Watts SVHE25

Podłączenie zaworu bezpieczeństwa

Najważniejszym celem montażu zaworu do bojlera jest oczywiście zabezpieczenie go przed nagłymi skokami ciśnienia, zwłaszcza powyżej dopuszczalnego. Rzecz jasna, najważniejsze jest dobranie typu zaworu i jego wielkości. Odpowiedni zawór zwrotny bezpieczeństwa zależeć będzie od rodzaju płynu w bojlerze – cieczy, pary wodnej, gazu bądź powietrza. Wielkość elementu będzie z kolei ściśle związana z przepustowością składającą ilość strumienia płynu, który musi przepłynąć przez wybrany zawór ciśnieniowy. Bojler z zaworem zwrotnym jest bezpieczny w użytkowaniu.

Zawór bezpieczeństwa do bojlera powinien pomóc urządzeniu uregulować ciśnienie w instalacji, które podczas gwałtownego wzrostu może spowodować naprawdę wiele poważnych szkód. Najczęstszą przyczyną wzrostu ciśnienia są uderzenia wodne, a także awarie armatury odcinającej. Sporadycznie zdarzają się również awarie nowoczesnych urządzeń, zwłaszcza z regulacją automatyczną.

Zawór ciśnieniowy a rodzaje

Zawory do bojlera elektrycznego można podzielić ze względu na sposób ich działania:

a) zawór niskociśnieniowy – zazwyczaj używa się go jako element zabezpieczający przed skutkiem uderzenia hydraulicznego.

b) zawór wysokociśnieniowy – wśród tej grupy można wyróżnić zawory bezpieczeństwa w typie ciężarkowym i sprężynowym. Zawór ciężarkowy wyróżnia się siłą dociskającą grzybek do centrum zaworu (poprzez ciężar), a sprężynowy naciskiem na grzybek poprzez sprężynę zamontowaną w zaworze.

Oprócz tego, zawory wysokociśnieniowe typu ciężarkowego można podzielić również zależnie od rodzaju ich konstrukcji. Są to:

• zawory bezdźwigniowe – ciężar umieszcza się współosiowo na trzpieniu wprowadzonym w oś grzybka. Warunkiem otwarcia zaworu będzie zrównoważenie siły ciężkości reagującej siłą parcia i bagażem wody (lub powietrza) na grzybek.
• zawory dźwigniowe – ciężar wydobywa się na ramieniu dźwigni, a zawór zwrotny bezpieczeństwa otwiera się po zrównoważeniu momentów siły parcia i ciężkości liczonej względem osi dźwigni.

Naczynie wzbiorcze i jego istota

Jak już wiesz, podłączenie zaworu bezpieczeństwa i dopasowanie go zależne jest od wielu czynników. Naczynie zwane wzbiorczym jest koniecznym elementem instalacji grzewczej, ponieważ umożliwia ono przejęcie zwiększonej objętości wody podczas jej podgrzewania. Gdy nie ma bowiem takiej możliwości, ciśnienie w instalacji będzie nadmiernie wzrastać – a to może doprowadzić do rozszczelnienia się instalacji bądź ogromnych szkód w sieci wodociągowej. Naczynie wzbiorcze można podzielić na dwa typy:

• naczynie otwarte – montowane jest w instalacjach zasilanych z kotła na paliwo stałe, a także zabezpiecza przed niekontrolowanym wzrostem ciśnienia w przypadku zagotowania się wody.
• naczynie przeponowe – można zamontować je przy zasilaniu instalacji z kotła olejowego bądź gazowego. Automatyka wewnątrz takiego naczynia nie dopuści wówczas do przegrzania się wody. Naczynie przeponowe zwane jest również zamkniętym lub ciśnieniowym.

Warto wspomnieć, że dobór wielkości naczynia wzbiorczego zależy przede wszystkim od pojemności wodnej instalacji. Należy również brać pod uwagę charakterystykę sieci wodociągowej oraz

Zawór bezpieczeństwa do bojlera Afriso

Cena i dostępność produktu mogą się zmieniać. Przed zakupem należy sprawdzić aktualną ofertę sklepu oraz zgodność zaworu z daną instalacją.

Zawór bezpieczeństwa do bojlera Watts SVHE25

Watts SVH to membranowy zawór bezpieczeństwa przeznaczony do ochrony instalacji grzewczych przed nadmiernym wzrostem ciśnienia. Jego korpus wykonano z mosiądzu CW617N, a konstrukcja obejmuje sprężynę ze stali niklowo-chromowej oraz pokrętło umożliwiające ręczny test zrzutu. Temperatura pracy wynosi od -10°C do 110°C. Przed zakupem należy sprawdzić dokładny wariant zaworu, ponieważ seria obejmuje modele o różnych rozmiarach przyłączy i ciśnieniach otwarcia. Wersja SVH o nastawie 2,5 bara jest przeznaczona do instalacji grzewczych, dlatego do instalacji ciepłej wody użytkowej trzeba dobrać zawór zgodny z wymaganiami producenta urządzenia.

Cena ma charakter orientacyjny i może się różnić w zależności od sklepu oraz dostępności produktu. Zawór należy dobierać do rodzaju instalacji i parametrów określonych przez producenta urządzenia.
