Większość instalacji PV w Polsce ma ten problem. Instalatorzy nagminnie pomijają ten element
Instalacje fotowoltaiczne stają się standardem w polskich domach, ale ich jakość bywa bardzo zróżnicowana – a błędy montażowe mogą prowadzić do strat energii, kosztownych awarii, a nawet pożarów. Dlatego warto wiedzieć, jak samodzielnie sprawdzić, czy instalacja PV została wykonana zgodnie ze sztuką i obowiązującymi normami. Oto kompleksowa lista kontrolna, która pozwoli właścicielowi domu ocenić najważniejsze elementy: od konstrukcji, przez okablowanie, po zabezpieczenia i dokumentację.
- Ogólna lista kontrolna – szybki audyt 5-minutowy
- Panele fotowoltaiczne – montaż na dachu
- Okablowanie DC i AC
- Uziemienie i połączenia wyrównawcze
- Ochrona przeciwprzepięciowa i odgromowa
- Inwerter – kontrola poprawnego montażu
- Pomiary i dokumentacja
- Najczęstsze błędy montażowe – lista ostrzegawcza
Ogólna lista kontrolna – szybki audyt 5-minutowy
Pierwszym krokiem jest ocena ogólnego stanu instalacji. Nawet pobieżne spojrzenie może ujawnić niepokojące sygnały – krzywe panele, luźne okablowanie czy nieszczelne skrzynki. Instalacja wykonana poprawnie cechuje się starannością i wizualnym porządkiem, bo zazwyczaj tam, gdzie widać bałagan, ukryte elementy również pozostawiają wiele do życzenia.
Kolejnym elementem, który warto sprawdzić, jest sposób prowadzenia kabli. Przewody powinny być zwarte, zabezpieczone przed promieniowaniem UV oraz mechanicznie ustabilizowane. Jeśli zauważysz wiszące odcinki przewodów lub kable ocierające o dach, może to wskazywać na nieprawidłowy montaż.
W szybkim audycie trzeba też zwrócić uwagę na stan skrzynek AC/DC oraz działanie inwertera. Skrzynki powinny być zamknięte i opisane, a falownik nie może sygnalizować błędów. Jeśli na wyświetlaczu pojawiają się alerty, warto odnotować ich treść i skontaktować się z instalatorem.

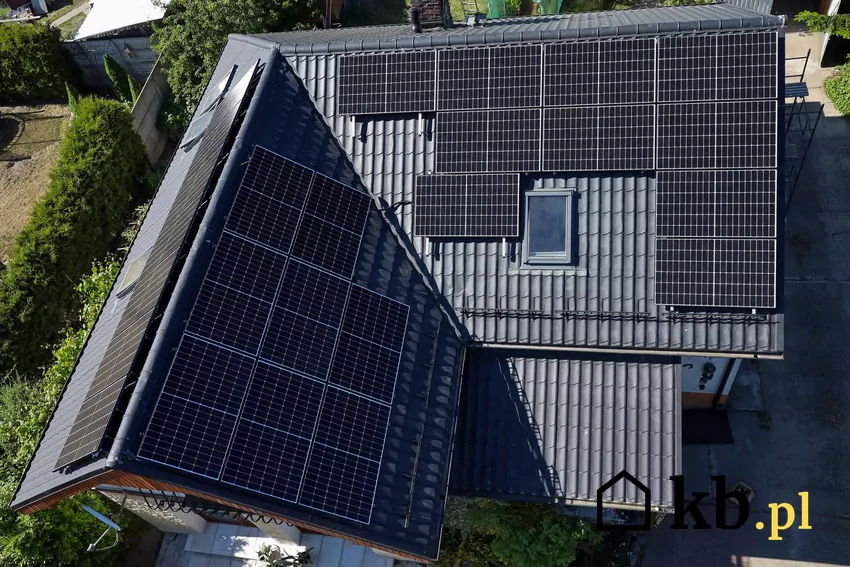

Panele fotowoltaiczne – montaż na dachu
Pierwszym aspektem, który należy zweryfikować, jest sposób zamocowania paneli. Uchwyty i klamry powinny być rozmieszczone zgodnie z wytycznymi producenta modułów oraz konstrukcji wsporczych. Równomierny montaż to nie tylko estetyka, ale przede wszystkim bezpieczeństwo – źle rozmieszczone uchwyty mogą powodować naprężenia w panelach.
Konstrukcja wsporcza powinna być dopasowana do rodzaju pokrycia dachu, a jej elementy nie mogą powodować nieszczelności. W przypadku dachówki ważne jest poprawne frezowanie lub stosowanie dedykowanych haków, natomiast na blachodachówce – właściwe uszczelnienie wkrętów. Należy też upewnić się, że żaden element konstrukcji nie ociera o dach podczas wiatru.
Ostatnim elementem kontroli paneli jest ocena odstępów wentylacyjnych. Każdy moduł powinien mieć zapewnioną swobodną cyrkulację powietrza pod spodem – brak wentylacji może prowadzić do przegrzewania paneli i obniżenia ich sprawności. Minimalne odstępy określa producent, ale zazwyczaj wynoszą ok. 10–15 cm.
Okablowanie DC i AC
Okablowanie po stronie DC wymaga szczególnej uwagi, ponieważ pracuje pod wysokim napięciem – często powyżej 1000 V. Przewody muszą być odporne na UV, prowadzone w sposób uporządkowany i zabezpieczone peszlami lub korytkami. Niedopuszczalne są ostre łuki, zbyt mocne naprężenia czy prowadzenie kabli po krawędziach mogących je przetrzeć.
Złącza MC4 to kolejny kluczowy element. Powinny pochodzić od jednego producenta i być właściwie zaciśnięte dedykowanym narzędziem. Mieszanie złącz różnych marek lub niedomknięte zatrzaski to częsty błąd prowadzący do iskrzenia, wzrostu temperatury i potencjalnych pożarów. W ramach audytu warto delikatnie poruszyć złączami – nie mogą się luzować.
Po stronie AC sprawdź, czy przewody posiadają odpowiedni przekrój dla mocy inwertera i czy zostały poprowadzone zgodnie z zasadami instalacji elektrycznych. Przewody AC muszą być chronione przed uszkodzeniami mechanicznymi i oddzielone od kabli niskonapięciowych. Odstępstwa od tych norm mogą prowadzić do awarii lub pogorszenia bezpieczeństwa.
Uziemienie i połączenia wyrównawcze
Uziemienie to jeden z elementów, który najczęściej jest pomijany lub wykonywany nieprawidłowo. Każda konstrukcja wsporcza powinna być połączona z główną szyną uziemiającą, co chroni zarówno użytkowników, jak i elektronikę. Jeśli konstrukcja nie jest uziemiona, ładunki elektrostatyczne mogą gromadzić się na panelach i zwiększać ryzyko uszkodzeń.
Połączenia wyrównawcze muszą być wykonane przy użyciu odpowiednich przekrojów przewodów i trwałych zacisków. Niedopuszczalne są prowizoryczne linki czy cienkie przewody stosowane jedynie symbolicznie. Każde takie połączenie powinno być łatwo widoczne i opisane, aby ułatwić późniejszą diagnostykę.
Warto pamiętać, że skuteczność uziemienia potwierdza się pomiarami rezystancji, które może wykonać tylko uprawniony elektryk. Chociaż właściciel domu nie jest w stanie samodzielnie ich przeprowadzić, może zweryfikować, czy instalator wykonał pomiary i dostarczył odpowiedni protokół.
Ochrona przeciwprzepięciowa i odgromowa
Ochronniki przepięć (SPD) to obowiązkowy element każdej współczesnej instalacji PV – zarówno po stronie DC, jak i AC. Ich zadaniem jest ochrona przed nagłymi skokami napięcia wywołanymi przez burze lub zakłócenia w sieci. W audycie należy sprawdzić, czy SPD są zamontowane w skrzynkach DC/AC, opisane i łatwo dostępne.
Instalacja odgromowa musi być skoordynowana z systemem PV. Oznacza to przede wszystkim zachowanie dystansu izolacyjnego między konstrukcją paneli a zwodami piorunochronu. Brak dystansu może prowadzić do przeskoku iskry podczas wyładowania. Jeżeli konstrukcja jest połączona bezpośrednio ze zwodem, wymaga to zastosowania odpowiedniej klasy SPD.
Kable prowadzone po dachu nie powinny znajdować się w obszarach szczególnie narażonych na wyładowania piorunowe. Właściwe strefy ochronne określa projektant instalacji odgromowej. W praktyce właściciel domu powinien zwrócić uwagę, czy przewody nie biegną zbyt blisko zwodów lub metalowych elementów, które mogą przyciągać wyładowania.
Inwerter – kontrola poprawnego montażu
Falownik jest „sercem” instalacji PV, dlatego jego montaż musi być wykonany z najwyższą starannością. Najważniejszym aspektem jest zapewnienie odpowiedniej wentylacji, ponieważ inwertery podczas pracy mogą się znacząco nagrzewać. Nie powinny być montowane w ciasnych szafkach ani narażone na bezpośrednie promienie słoneczne.
Kolejnym elementem jest dostęp serwisowy – inwerter powinien być zamocowany na takiej wysokości, aby możliwy był swobodny odczyt parametrów i wykonanie czynności serwisowych. Zbyt nisko lub zbyt wysoko zamontowane urządzenie utrudnia obsługę i może zwiększać ryzyko błędów podczas konserwacji.
Warto także sprawdzić, czy inwerter ma wgrane aktualne oprogramowanie oraz czy w logach nie pojawiają się powtarzające komunikaty o błędach. Jeśli falownik cyklicznie zrzuca produkcję lub pokazuje alerty dotyczące przepięć czy asymetrii napięć, może to wskazywać na błędy montażowe.
Pomiary i dokumentacja
Po zakończeniu montażu instalator powinien wykonać pełen zestaw pomiarów potwierdzających zgodność instalacji z normami. Obejmuje to m.in. pomiar rezystancji izolacji, sprawdzenie uziemienia, test działania ochronników przepięć oraz weryfikację wartości VOC i ISC dla stringów. Te dane muszą zostać przekazane właścicielowi w formie protokołu.
Dokumentacja powykonawcza powinna również zawierać schemat instalacji, listę zastosowanych elementów oraz ich parametry techniczne. Schemat jest przydatny zarówno przy serwisie, jak i podczas przyszłej rozbudowy instalacji. Brak dokumentacji to jeden z częstszych problemów po montażach wykonywanych przez nieuczciwych wykonawców.
Warto również prowadzić książkę serwisową instalacji, w której odnotowuje się wszelkie przeglądy, awarie i wymiany komponentów. Dzięki temu łatwiej monitorować historię pracy systemu, a także egzekwować gwarancję u producenta lub instalatora.
Najczęstsze błędy montażowe – lista ostrzegawcza
Jednym z najpoważniejszych błędów jest prowadzenie kabli po ostrych krawędziach lub pozostawienie ich luźnych na dachu. Takie zaniedbania mogą powodować przecieranie przewodów, zwarcia, a w konsekwencji pożary. Warto regularnie sprawdzać, czy przewody są stabilnie zamocowane i zabezpieczone opaskami odpornymi na UV.
Brak uziemienia konstrukcji wsporczej to kolejny poważny problem. Instalacja bez tego elementu narażona jest na uszkodzenia spowodowane wyładowaniami atmosferycznymi oraz gromadzeniem ładunków elektrostatycznych. Jest to błąd, który często nie jest widoczny na pierwszy rzut oka, dlatego zawsze warto poprosić o dokumentację pomiarową.
Do typowych zaniedbań należy też mieszanie różnych modeli złącz MC4, niepoprawne uszczelnienie pokrycia dachowego, zbyt małe odstępy wentylacyjne pod panelami oraz brak SPD po stronie DC. Wszystkie te elementy mogą prowadzić do poważnych awarii, dlatego ich weryfikacja powinna być priorytetem.
