Instalator chciał zaoszczędzić na rozdzielaczu. Teraz połowa podłogi w salonie jest zimna
Ogrzewanie podłogowe uchodzi za jeden z najbardziej komfortowych sposobów ogrzewania domu, ale tylko wtedy, gdy instalacja została poprawnie zaprojektowana. Jednym z najczęściej popełnianych błędów jest wykonanie zbyt długich pętli rur, które zamiast równomiernie oddawać ciepło zaczynają sprawiać problemy hydrauliczne. Szczególnie dotyczy to popularnych rur o średnicy 16 mm, dla których przekroczenie określonej długości może oznaczać słabszy przepływ wody, wychłodzenie końcowych fragmentów obiegu i trudności z regulacją całego systemu.
- Dlaczego długość pętli ogrzewania podłogowego ma tak duże znaczenie?
- Rura 16 mm ma swoją granicę. Ile metrów można wykonać w jednej pętli?
- Przykłady źle wykonanych instalacji i ich skutki
- Jak dzielić duże pomieszczenia na kilka obiegów? Praktyczna zasada
- Podsumowanie: kilka dodatkowych metrów rury może kosztować dużo komfortu
Dlaczego długość pętli ogrzewania podłogowego ma tak duże znaczenie?
Każda pętla ogrzewania podłogowego działa jak zamknięty obieg hydrauliczny. Ciepła woda wypływa z rozdzielacza, przepływa przez rurę zatopioną w posadzce, oddaje energię cieplną i wraca przewodem powrotnym. Im dłuższa jest rura, tym większy opór musi pokonać pompa, ponieważ woda traci ciśnienie na całej długości przewodu.

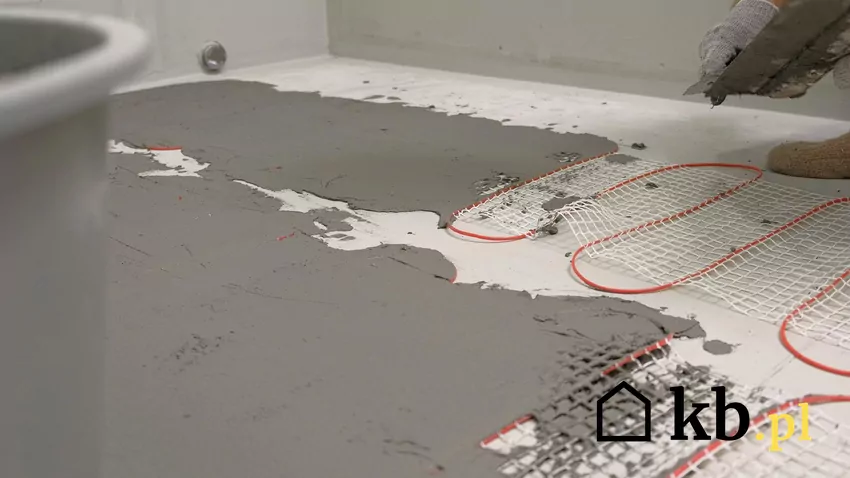

Problem nie polega wyłącznie na tym, że końcówka rury znajduje się daleko od rozdzielacza. W długiej pętli woda porusza się wolniej, a różnica temperatur między zasilaniem i powrotem rośnie. Pierwsza część obiegu może być bardzo ciepła, natomiast fragment znajdujący się przy końcu pętli może oddawać znacznie mniej energii. W praktyce użytkownik odczuwa to jako nierównomiernie nagrzaną podłogę albo chłodniejsze strefy w pomieszczeniu.
Drugim problemem jest regulacja przepływu. Rozdzielacz ogrzewania podłogowego musi rozdzielić wodę na kilka obiegów, które często mają różne długości. Jeżeli jedna pętla ma 50 metrów, a druga 140 metrów, woda będzie wybierała łatwiejszą drogę przez krótszy obieg. Dłuższa pętla otrzyma zbyt mały przepływ i mimo poprawnej pracy pompy może nie zapewnić odpowiedniej temperatury w pomieszczeniu.
Rura 16 mm ma swoją granicę. Ile metrów można wykonać w jednej pętli?
W przypadku najczęściej stosowanych rur 16×2 mm przyjmuje się, że bezpieczna długość pojedynczego obiegu wynosi około 80–100 metrów. Za górną granicę praktyczną dla większości instalacji domowych uznaje się około 100 metrów jednej pętli, razem z odcinkami doprowadzającymi od rozdzielacza.
Przekroczenie tej wartości nie oznacza, że instalacja natychmiast przestanie działać. Często zdarza się, że pętla o długości 120–130 metrów będzie przez pewien czas ogrzewać pomieszczenie. Problem pojawia się podczas normalnej eksploatacji: przy niższych temperaturach zewnętrznych, przy pracy z pompą ciepła albo wtedy, gdy trzeba zrównoważyć kilka obiegów na jednym rozdzielaczu.
Przykładowo: salon o powierzchni 40 m² przy rozstawie rur 15 cm może wymagać około 250–270 metrów przewodu. Wykonanie jednej pętli o długości 260 metrów byłoby poważnym błędem. Poprawnym rozwiązaniem będzie podział na trzy obiegi po około 85–90 metrów. Dzięki temu każdy fragment podłogi otrzyma podobną ilość ciepła, a regulacja przepływów będzie znacznie prostsza.
Przykłady źle wykonanych instalacji i ich skutki
Jednym z częstych błędów jest wykonanie całego dużego salonu jako jednej pętli. Instalator chce w ten sposób ograniczyć liczbę wyjść na rozdzielaczu, ale oszczędność kilku metrów przewodów przy rozdzielaczu może spowodować wieloletnie problemy z komfortem. Przykład: otwarty salon z kuchnią o powierzchni 55 m² został wykonany jedną rurą 16 mm o długości około 160 metrów. Efekt to gorąca podłoga przy wejściu do pomieszczenia i wyraźnie chłodniejsza strefa przy przeszkleniach.
Drugi przykład dotyczy instalacji, w której połączono bardzo krótkie i bardzo długie pętle na jednym rozdzielaczu. W jednym domu wykonano obieg łazienki o długości 35 metrów oraz duży pokój z pętlą 140 metrów. Po uruchomieniu systemu krótszy obieg szybko osiągał wysoką temperaturę, natomiast dłuższy miał zbyt mały przepływ. Próby regulacji rotametrami tylko częściowo rozwiązywały problem, ponieważ różnica oporów hydraulicznych była zbyt duża.
Kolejnym błędem jest kierowanie się wyłącznie powierzchnią pomieszczenia bez uwzględnienia rozstawu rur. Duży pokój z rurami układanymi co 10 cm potrzebuje znacznie więcej przewodu niż ten sam pokój z rozstawem 20 cm. Dlatego długość pętli powinna wynikać z projektu, zapotrzebowania cieplnego oraz założeń dotyczących temperatury zasilania, a nie tylko z tego, ile rury zostało na rolce.
Jak dzielić duże pomieszczenia na kilka obiegów? Praktyczna zasada
Najprostsza zasada brzmi: jeżeli pomieszczenie wymaga więcej niż około 80–100 metrów rury 16 mm, należy podzielić je na kilka pętli. Nie warto próbować „upchnąć” całej powierzchni w jeden obieg tylko dlatego, że technicznie da się rozwinąć dłuższą rurę. Podział na kilka równych obiegów zapewnia łatwiejszą regulację i bardziej stabilną temperaturę podłogi.
Przykładowo pomieszczenie o powierzchni 60 m² może wymagać około 360 metrów rury przy gęstym rozstawie. Zamiast jednej ogromnej pętli należy wykonać cztery obiegi po około 90 metrów. Dobrym rozwiązaniem jest także dzielenie dużych pomieszczeń według stref: osobna pętla przy dużych przeszkleniach, osobna w części wypoczynkowej i osobna przy ciągach komunikacyjnych.
Warto również pamiętać, aby pętle podłączone do jednego rozdzielacza miały podobną długość. Różnica kilkunastu metrów zwykle nie jest problemem, ale zestawienie obiegu 40-metrowego z 120-metrowym utrudnia poprawną regulację. Dobrze zaprojektowana instalacja to taka, w której każdy obieg ma podobne warunki pracy i może przekazywać ciepło z podobną wydajnością.
Podsumowanie: kilka dodatkowych metrów rury może kosztować dużo komfortu
Długość pętli ogrzewania podłogowego nie jest parametrem, który można dowolnie zwiększać. W przypadku rur 16 mm granica około 100 metrów wynika z konieczności utrzymania odpowiedniego przepływu i ograniczenia strat ciśnienia. Po jej przekroczeniu rośnie ryzyko problemów z regulacją, nierównomiernym ogrzewaniem oraz niedogrzaniem części pomieszczenia.
Najlepszym sposobem uniknięcia problemów jest projektowanie pętli z zapasem i dzielenie dużych powierzchni na kilka mniejszych obiegów. Kilka dodatkowych wyjść na rozdzielaczu jest znacznie tańsze niż późniejsze szukanie przyczyn zimnej podłogi po wykonaniu wylewek i wykończeniu wnętrza.
Ogrzewanie podłogowe działa bardzo dobrze, ale wymaga przestrzegania zasad hydrauliki. Krótsze, dobrze zbilansowane pętle zapewniają większy komfort, niż jedna długa rura, która pozornie pozwala zaoszczędzić czas podczas montażu.
