Podłogówka grzeje tylko część domu? Winny może być jeden element rozdzielacza
Ogrzewanie podłogowe zapewnia równomierne ciepło w całym pomieszczeniu, oczywiście o ile zostanie odpowiednio zaprojektowane. Tymczasem wielu właścicieli skarży się na to, że podłogówka w niektórych pomieszczeniach grzeje za słabo. Problem wcale nie musi leżeć po stronie awarii instalacji. Winne bywają źle ustawione przepływy na rozdzielaczu, a dokładniej nieprawidłowa regulacja rotametrów. Wobec tego, na co warto zwrócić uwagę?
- Rotametry – ich znaczenie i zastosowanie instalacjach ogrzewania podłogowego
- Nierównomierne grzanie podłogówki – sygnał problemów
- Dobór odpowiedniego przepływu – klucz do uzyskania optymalnego komfortu grzewczego
Rotametry – ich znaczenie i zastosowanie instalacjach ogrzewania podłogowego

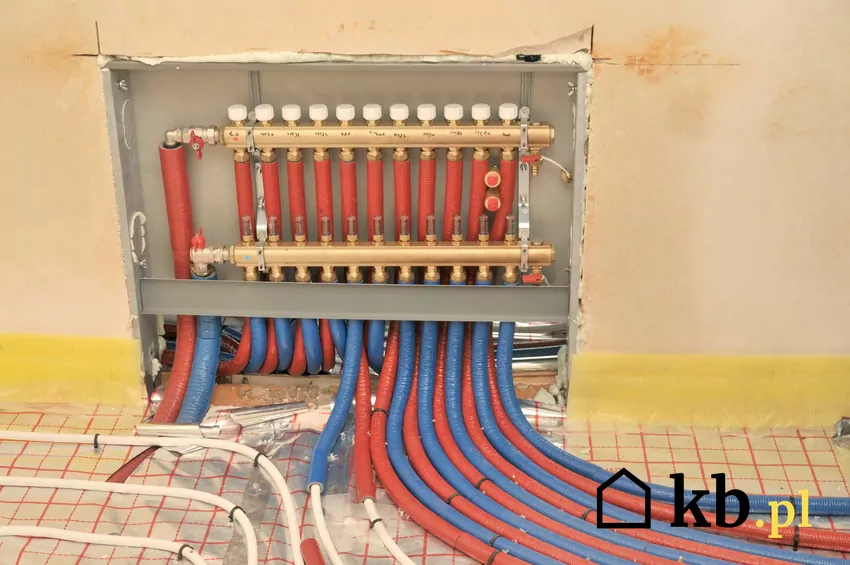

Wskaźnik przepływu, czyli innymi słowy rotametr to przezroczysty element montowany na rozdzielaczu przepływu. Urządzenie, choć wygląda dość niepozornie, pełni bardzo ważną funkcję w ogrzewaniu podłogowym. Jego zadaniem jest kontrolowanie ilości wody przepływającej przez każdą pętle grzewczą.

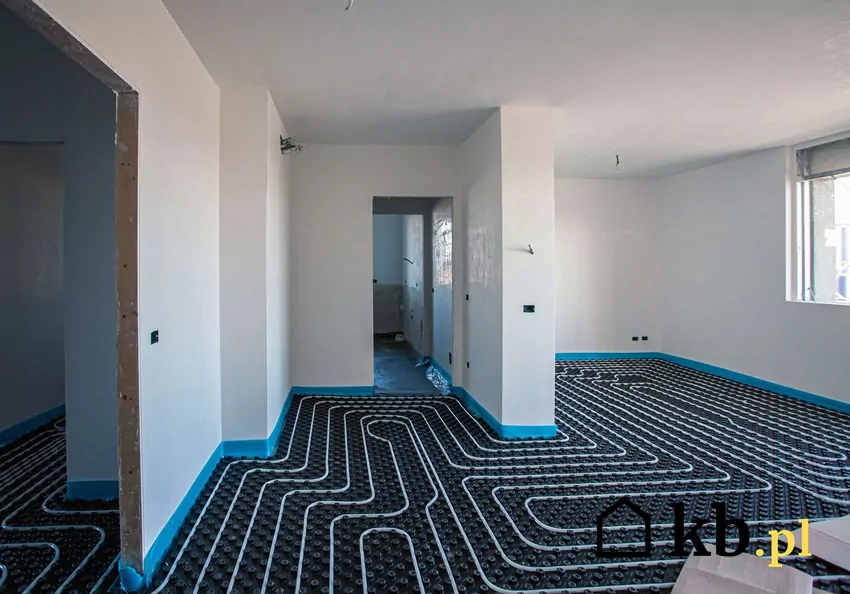

Warto zauważyć, że każde pomieszczenie posiada osobną pętlę ogrzewania. Niestety z przyczyn technicznych, każda z takich pętli posiada inną długość. Inna będzie długość pętli dla salonu o powierzchni 50 m2, a inna dla niewielkiej łazienki o powierzchni 10 m2. Tymczasem woda wybiera drogę o najmniejszym oporze. W praktyce oznacza to przepływ przez krótszy obieg. W efekcie jedno pomieszczenie otrzymuje zbyt dużo energii cieplnej, a inne zbyt mało.
Rotametr zapobiega temu problemowi i umożliwia równomierne ogrzewanie pomieszczeń bez względu na długość pętli ogrzewania. Kluczem do uzyskania optymalnego efektu grzewczego jest prawidłowe ustawienie parametrów pracy podłogówki.
Nierównomierne grzanie podłogówki – sygnał problemów
Odpowiednio wyregulowana podłogówka oddaje ciepło w równomierny sposób. Dzięki regulacji pracy, możliwe jest uzyskanie różnych temperatur zadanych w poszczególnych pomieszczeniach. Mimo tego, czasem pomimo dokonania ustawień, występują niezamierzone różnice temperatur.
Dobrym przykładem jest sytuacja, w której część pomieszczeń w domu nagrzewa się szybko i intensywnie, podczas gdy inne pomieszczenia ogrzewają się wolniej i są wyraźnie chłodniejsze. Brak możliwości dogrzania konkretnych pomieszczeń zmniejsza komfort grzewczy całego budynku i w pewnych sytuacjach może stać się dość uciążliwym problemem.
W niektórych przypadkach można też wyczuć różnice temperatury podłogi w poszczególnych strefach domu. Jeśli w jednym miejscu podłogówka jest wyraźnie ciepła, a kilka metrów dalej daje wrażenie zimna, przyczyną może być ustawienie rozdzielacza. To właśnie w tym miejscu pojawiają się rotametry i ich rola w odpowiednim ustawieniu przepływu. Warto pamiętać, że każda pętla wymaga indywidualnego ustawienia przepływu, zależnego od długości rur i rozmiarów ogrzewanego pomieszczenia lub strefy.
Dobór odpowiedniego przepływu – klucz do uzyskania optymalnego komfortu grzewczego
Odpowiedni dobór przepływu jest kwestią indywidualną i zależy od parametrów poszczególnych pomieszczeń. W związku z tym nie ma uniwersalnych wartości, jakie można byłoby przypisać do konkretnych pomieszczeń. O doborze odpowiedniego przepływu decyduje sam projekt podłogówki.
Jeśli nie posiadamy odpowiedniej dokumentacji, możemy rozpocząć diagnostykę od sprawdzenia długości pętli i obecnych przepływów. Dla przykładu, łazienka z pętlą 50 m może posiadać przepływ około 1,2 l/min. Tymczasem w sypialni z pętlą długości 70 m przepływ ma około 2,0 l/min. Jeszcze większy przepływ spotkamy w dużych otwartych salonach. Dla przykładu, pętla podłogówki w salonie ma 100 metrów długości, co daje przepływ około 3,0 l/min.
Po każdej regulacji warto odczekać kilkanaście godzin, aby upewnić się, jak zareagowała podłogówka. Efekty zmian nie zawsze są widoczne od razu. W następnych krokach wystarczą już tylko mniejsze lub większe korekty przepływów w oparciu o uzyskany efekt ogrzewania podłogówki.
