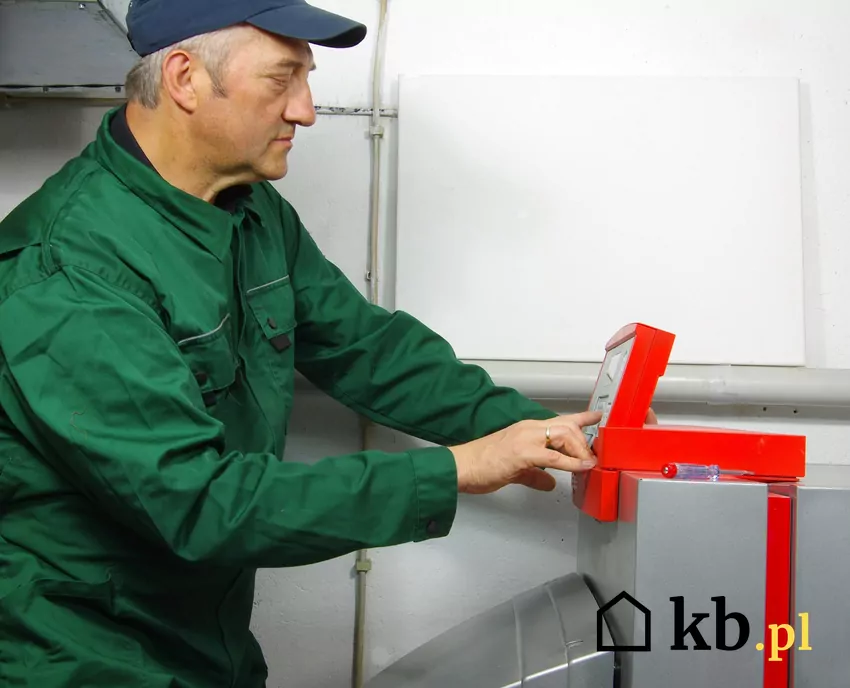

Czy wiecie, że Wasza pompa ciepła być może pożera więcej prądu niż to konieczne, tylko z powodu źle ustawionej krzywej grzewczej? A może w domu jest zawsze za zimno i trzeba włączać dogrzewanie? Przez odpowiednie ustawienie możecie obniżyć zużycie energii elektrycznej i zaoszczędzić na rachunkach, a jednocześnie zachować komfort cieplny. Nowoczesne ogrzewanie jest całkowicie sterowalne, a jednym z najważniejszych wskaźników jest tak zwana krzywa grzewcza.
- Co to jest krzywa grzewcza?
- Dlaczego ustawienie krzywej grzewczej jest tak ważne?
- Stopień nachylenia i przesunięcie równoległe krzywej grzewczej
Co to jest krzywa grzewcza?
Krzywa grzewcza to przebieg zależności między temperaturą zasilania instalacji grzewczej a temperaturą powietrza na zewnątrz. Na osi pionowej jest oznaczona temperatura zasilania, a na poziomej temperatura zewnętrzna. Obrazowo mówiąc, na wykresie istnieje szereg krzywych, z pośród których należy wybrać optymalną, tak aby przy różnych temperaturach panujących na zewnątrz zachować stałą temperaturę w mieszkaniu.

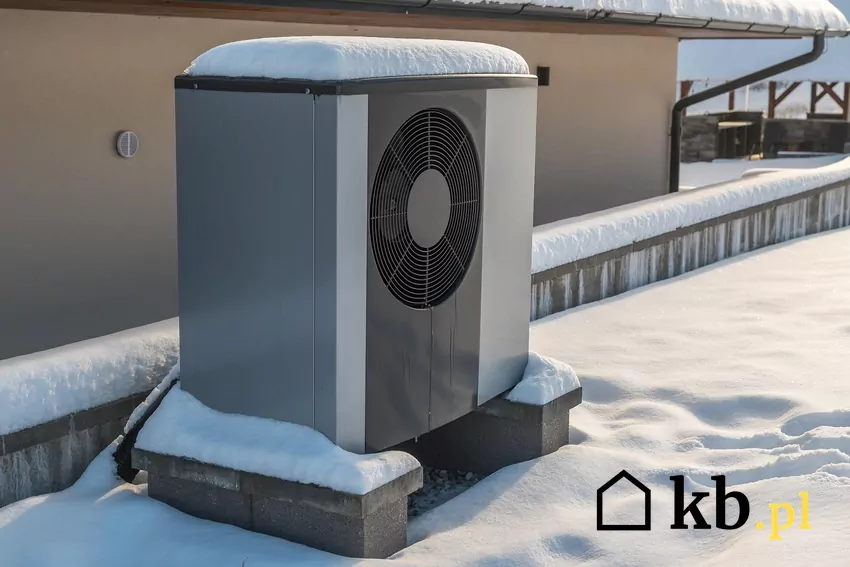

Zasada jest tutaj logiczna: im chłodniej jest na zewnątrz, tym wyższa musi być temperatura zasilania potrzebna do utrzymania pożądanej temperatury wewnątrz budynku. Sterowanie odbywa się w pełni automatycznie na podstawie wskazań zewnętrznego czujnika temperatury. Ten dokonuje pomiaru aktualnej temperatury w sposób ciągły i przekazuje dane do Waszej pompy ciepła. Bazując na ustawionej krzywej grzewczej zostaje wyliczona i dostosowana optymalna temperatura zasilania. Istotne jest przy tym, że to dostosowanie nie następuje dopiero wtedy, gdy temperatura w pomieszczeniu spadnie, ale wyprzedzająco wraz ze zmieniającą się temperaturą zewnętrzną.
Dlaczego ustawienie krzywej grzewczej jest tak ważne?

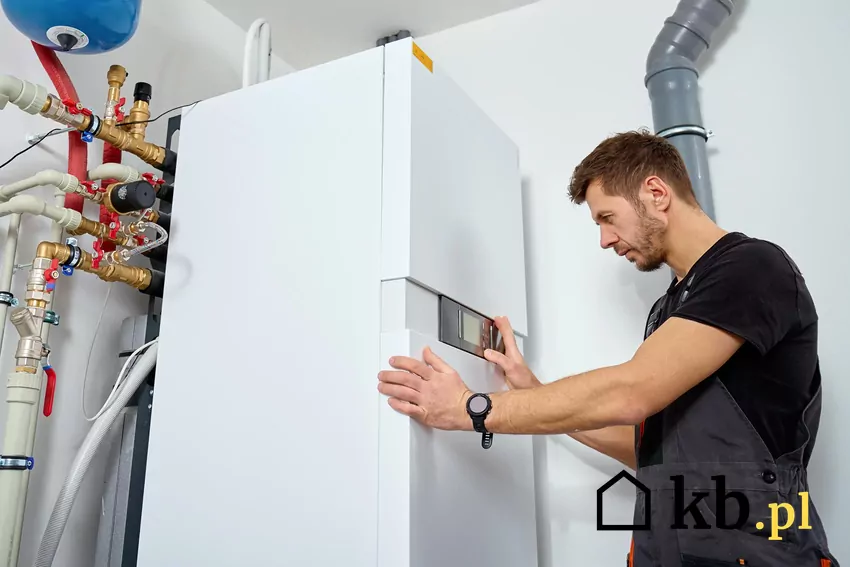

Odpowiednie ustawienie krzywej grzewczej jest podstawą efektywnej pracy pompy grzewczej. Każdy stopień temperatury zasilania wpływa bezpośrednio na współczynnik efektywności energetycznej urządzenia, a tym samym na zużycie energii elektrycznej. Brak optymalizacji krzywej grzewczej może znacząco podwyższyć zużycie energii elektrycznej.
Zależność jest prosta: im niższa temperatura zasilania, tym mniej prądu potrzebuje pompa do wytwarzania ciepła. Jednocześnie uzyskana przez nią temperatura musi oczywiście wystarczać do przyjemnego ogrzania pomieszczeń. Jeśli krzywa zostanie ustawiona zbyt nisko, mieszkanie pozostanie chłodne. Jeśli zbyt wysoko – pompa ciepła pracuje mało efektywnie i zużywa niepotrzebnie dużo prądu.
Kiedy Wasza pompa ciepła została już pomyślnie zainstalowana, z na pewno specjalista hydraulik ustawił też krzywą grzania. Tyle tylko, że w praktyce te ustawienia muszą być jeszcze sprawdzone w realnych warunkach ogrzewania i eksploatacji. Chodzi o to, aby zawsze wytwarzać tyle ciepła, ile nakazują zewnętrzne warunki temperaturowe.
Jest to w dużym stopniu zależne od samego budynku oraz od systemu grzewczego. Jeśli zakłada się pożądaną temperaturę np. 21°C, to ta wartość musi być przez pompę ciepła automatycznie zapewniona zarówno w dni łagodne, jak i bardzo mroźne. Ponieważ pompa ciepła jest zaprojektowana do pracy w szerokim zakresie warunków ramowych, niezbędne jest dostosowanie trybu jej działania przez krzywą grzewczą.
Sygnałem do koniecznej korekty ustawień krzywej grzewczej jest odczucie domowników, że pompa ciepła w niektóre dni grzeje za mało, a w niektóre zaś za bardzo. Nie do przyjęcia jest sytuacja, kiedy mieszkanie raz trzeba dogrzewać jakimś promiennikiem, a raz wietrzyć, bo jest za gorąco. Na podstawie zebranych doświadczeń, wychodząc od ustawień standardowych, trzeba sukcesywnie tak zmieniać krzywą grzewczą, aż pompa w każdym okresie będzie dostarczać dokładnie tyle ciepła, ile rzeczywiście potrzeba.
Stopień nachylenia i przesunięcie równoległe krzywej grzewczej
Dwa najważniejsze elementy krzywej grzewczej to stopień nachylenia (stromość) i punkt wyjściowy (wartość startowa krzywej). Punkt wyjściowy jest często zmieniany w tak zwanym przesunięciu równoległym. Jego wartość jest określana przez jakość izolacji termicznej budynku. Jeśli dom jest dobrze izolowany, przy temperaturze zewnętrznej np. 18°C pompa przygotowuje temperaturę zasilania tylko 22°C, przy gorszej izolacji temperatura zasilania musi być wyższa.
Stopień nachylenia krzywej pokazuje natomiast, o ile powinna się zmienić temperatura zasilania przy zmianie temperatury zewnętrznej o jeden stopień. Jeśli nachylenie krzywej grzewczej wynosi 1, pompa ciepła podnosi lub obniża temperaturę zasilania w tym samym stosunku. Punkt wyjściowy odzwierciedla standard izolacji, natomiast nachylenie krzywej jest determinowane przez rodzaj systemu rozprowadzania ciepła.
| diagnoza | korekta krzywej grzewczej |
|---|---|
| temperatura w pomieszczeniach stale zbyt niska | przesunąć krzywą grzewczą do góry |
| temperatura w pomieszczeniach stale zbyt wysoka | przesunąć krzywą grzewczą do dołu |
| temperatura zbyt niska w czasie mrozów | wybrać bardziej stromą krzywą grzewczą |
| temperatura zbyt wysoka w czasie mrozów | wybrać mniej stromą krzywą grzewczą |
| temperatura prawidłowa w czasie mrozów, w pozostałym okresie za niska | wybrać mniej stromą krzywą grzewczą, przesunąć nową krzywą do góry |
| temperatura prawidłowa w czasie mrozów, w pozostałym okresie za wysoka | wybrać bardziej stromą krzywą grzewczą, przesunąć nową krzywą do dołu |
Każdą zmianę ustawienia krzywej grzewczej trzeba obserwować przez wiele dni ze względu na dużą bezwładność cieplną budynku.
Porada: Kiedy już temperatura w pomieszczeniach będzie się stale utrzymywać na komfortowym poziomie, można jednorazowo przesunąć dotychczasowe ustawienia o 10% w dół. Jeśli nadal będzie dostatecznie ciepło, oznacza to, że termostatyczne zawory zredukowały dotychczasową nadwyżkę ciepła i pompa ciepła będzie pracować jeszcze bardziej wydajnie i oszczędnie.
