Nie tylko rekuperator – dlaczego projekt i system dystrybucji powietrza NeoFlexMAESTRO decydują o ciszy i wydajności rekuperacji?
Wybór dobrej centrali wentylacyjnej nie wystarczy, aby rekuperacja działała cicho i skutecznie. Równie ważne są obliczenia projektowe, trasy przewodów, ich średnice, szczelność instalacji oraz prawidłowa regulacja przepływów. Nawet zaawansowany rekuperator nie zrekompensuje błędów popełnionych w systemie dystrybucji powietrza.
Podczas planowania wentylacji mechanicznej najwięcej uwagi często poświęca się centrali. Inwestor porównuje sprawność odzysku ciepła, wydajność, automatykę, klasę filtrów i zużycie energii. To ważne parametry, ale rekuperator jest tylko jednym z elementów większej instalacji. Powietrze musi jeszcze zostać doprowadzone do sypialni, salonu i gabinetów, a następnie usunięte z kuchni, łazienek, garderób oraz innych pomieszczeń pomocniczych.
O tym, ile powietrza rzeczywiście dotrze do poszczególnych wnętrz, decyduje cała droga przepływu. Znaczenie mają rozdzielacze, przewody, skrzynki rozprężne, anemostaty i sposób połączenia wszystkich elementów. Dlatego cicha rekuperacja nie zaczyna się od wyboru najdroższego urządzenia, lecz od spójnego projektu całego systemu.
Rekuperator wytwarza przepływ, ale instalacja musi go prawidłowo rozprowadzić
Wentylatory centrali muszą pokonać opory powstające na filtrach, wymienniku, przewodach, kształtkach, rozdzielaczach i elementach końcowych. Im większe są straty ciśnienia w instalacji, tym więcej pracy potrzeba do uzyskania założonego przepływu. Jeżeli centrala ma odpowiedni zapas sprężu, może zwiększyć obroty wentylatorów. Skutkiem bywa jednak większe zużycie energii i wyższy poziom hałasu. Gdy zapasu brakuje, do pomieszczeń dociera mniej powietrza, niż przewidywał projekt.
Właśnie dlatego dwóch właścicieli takiego samego modelu rekuperatora może zupełnie inaczej oceniać jego pracę. W jednym domu instalacja pozostaje niemal niesłyszalna i zachowuje projektową wydajność. W drugim pojawia się szum przy anemostatach, a w sypialniach brakuje świeżego powietrza. Przyczyna może znajdować się nie w centrali, lecz w wykonaniu albo regulacji systemu dystrybucji.
Dobry projekt rekuperacji zaczyna się od bilansu powietrza
Projektant powinien najpierw określić wymagane strumienie nawiewu i wywiewu dla całego budynku oraz poszczególnych pomieszczeń. Pod uwagę bierze się między innymi ich funkcję, liczbę użytkowników, kubaturę i sposób korzystania z domu. Dopiero na tej podstawie można zaplanować liczbę punktów nawiewnych i wywiewnych, średnice przewodów, liczbę odcinków doprowadzonych do skrzynek oraz wydajność centrali.
Bilans nie powinien kończyć się na zestawieniu wartości w tabeli. Trzeba również obliczyć opory najbardziej niekorzystnej trasy, czyli odcinka, na którym suma strat ciśnienia będzie największa. Pozwala to ocenić, czy wybrany rekuperator osiągnie zakładany przepływ w rzeczywistym punkcie pracy, a nie wyłącznie w warunkach laboratoryjnych bez podłączonej instalacji.

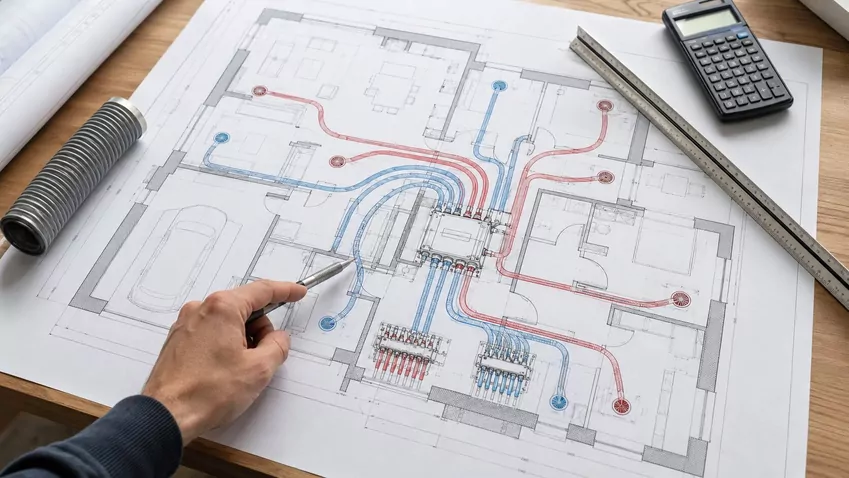

Projekt jest też momentem na pogodzenie wentylacji z konstrukcją budynku. Trasy przewodów powinny zostać zaplanowane przed wykonaniem wylewek, sufitów podwieszanych i zabudów. Późniejsze omijanie przeszkód zwykle oznacza dodatkowe zakręty, dłuższe odcinki albo zwężenia, które zwiększają opory i utrudniają regulację.
Skąd bierze się hałas w instalacji rekuperacji?
Hałas nie ma jednego źródła. Dźwięk wytwarzany przez wentylatory może przenosić się kanałami, przez konstrukcję budynku albo bezpośrednio z pomieszczenia technicznego. Osobnym zjawiskiem jest szum przepływowy powstający tam, gdzie powietrze porusza się zbyt szybko lub gwałtownie zmienia kierunek.
Do najczęstszych przyczyn pogorszenia komfortu akustycznego należą:
zbyt małe średnice przewodów w stosunku do wymaganego strumienia powietrza,
zbyt mała liczba przewodów doprowadzonych do intensywnie wentylowanego pomieszczenia,
ostre zmiany kierunku, zgniecenia albo zwężenia kanałów,
nadmierne dławienie przepływu na anemostatach zamiast zrównoważenia instalacji wcześniej,
nieszczelne połączenia oraz niedokładnie zamontowane uszczelki,
brak elementów ograniczających przenoszenie dźwięku pomiędzy pomieszczeniami,
nieprawidłowe podwieszenie centrali i kanałów powodujące przenoszenie drgań.

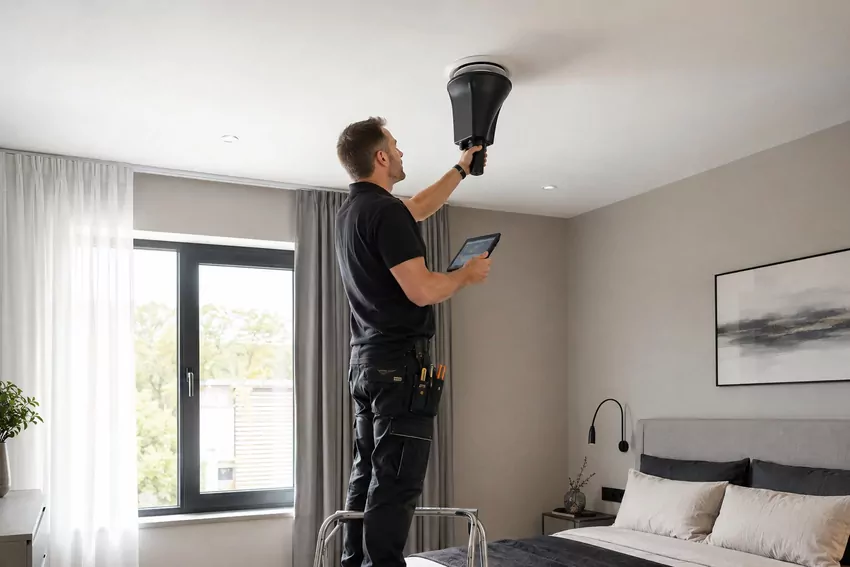

Próba usunięcia szumu przez samo zmniejszenie biegu rekuperatora nie rozwiązuje przyczyny. Może jedynie ograniczyć wymianę powietrza poniżej potrzeb domowników. Lepszym rozwiązaniem jest utrzymanie rozsądnych prędkości przepływu dzięki właściwym średnicom i liczbie przewodów, a następnie wykonanie pomiarów oraz regulacji instalacji.
Średnica i gładkość przewodów wpływają na opory przepływu
Przy tym samym strumieniu powietrza mniejszy przekrój oznacza większą prędkość przepływu. Wraz ze wzrostem prędkości rosną opory, a w miejscach zwężeń i zmian kierunku łatwiej powstaje słyszalny szum. Z tego powodu dobór przewodów nie powinien polegać na wybraniu najmniejszego wariantu, który da się ukryć w podłodze lub suficie.
Znaczenie ma również powierzchnia wewnątrz kanału. Gładki przewód ułatwia przepływ i ogranicza lokalne zaburzenia wywołane nierównościami. Nie zwalnia to jednak z prawidłowego prowadzenia trasy. Nawet dobry materiał straci część swoich zalet, jeśli zostanie mocno zagięty, ściśnięty albo połączony z przypadkowymi elementami o mniejszym przekroju.
W systemach rozdzielaczowych każde pomieszczenie jest zwykle obsługiwane przez jeden lub kilka niezależnych przewodów poprowadzonych od rozdzielacza do skrzynki rozprężnej. Takie rozwiązanie ułatwia kontrolowanie przepływów i ogranicza bezpośrednie przenoszenie rozmów oraz innych dźwięków pomiędzy pokojami.
Szczelność instalacji przekłada się na jej rzeczywistą wydajność
Każda niekontrolowana nieszczelność sprawia, że część powietrza nie trafia tam, gdzie przewidziano ją w projekcie. Centrala może pracować z większą mocą, a mimo to pomiary na anemostatach nie osiągną wymaganych wartości. Trudniej też zachować równowagę pomiędzy nawiewem i wywiewem.
Szczelność zależy od konstrukcji elementów, jakości uszczelek oraz staranności wykonawcy. Ważne jest stosowanie kompatybilnych części jednego systemu i kontrolowanie każdego połączenia przed zakryciem instalacji. Po wykonaniu wylewek albo zamknięciu sufitu naprawa przewodu staje się znacznie bardziej skomplikowana.
Wysoka klasa szczelności ma praktyczne znaczenie także dla energooszczędności. Mniejsze straty powietrza pomagają osiągnąć założone przepływy bez niepotrzebnego podnoszenia obrotów wentylatorów. Nie zastąpi ona obliczeń, ale pozwala lepiej wykorzystać parametry dobranej centrali.
Jak NeoFlexMAESTRO wspiera cichą i wydajną dystrybucję powietrza?
NeoFlexMAESTRO jest rozdzielaczowym systemem do instalacji wentylacji mechanicznej z odzyskiem ciepła. Przewody mają średnicę zewnętrzną 75 mm i średnicę wewnętrzną 62,5 mm. Są wykonywane z elastycznego tworzywa PE-HD, natomiast rozdzielacze, skrzynki rozprężne i przyłącza powstają z pierwotnego polipropylenu PP.

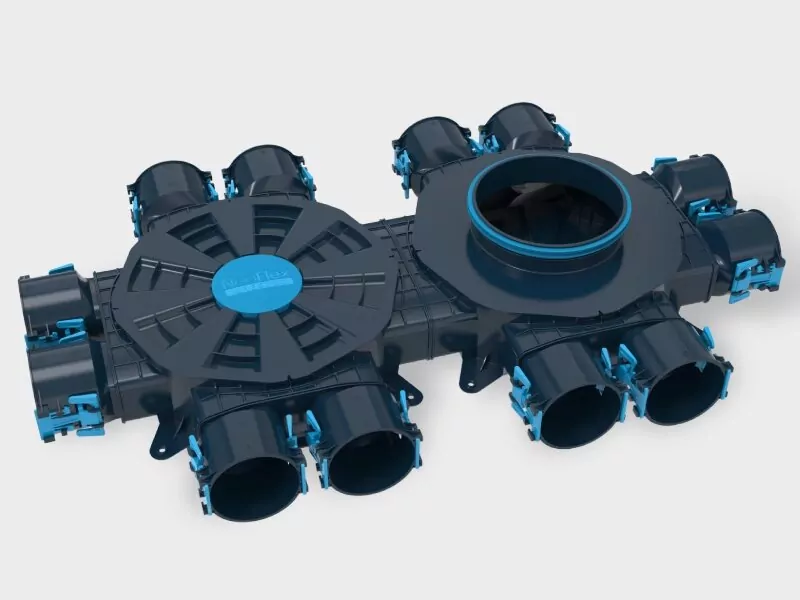

System osiąga klasę szczelności ATC1 według PN-EN 17192. Gładka powierzchnia wewnętrzna oraz podwójna ścianka przewodów mają sprzyjać ograniczeniu oporów i hałasu przepływowego. Modułowe rozdzielacze można łączyć pionowo lub poziomo, a przyłącza o średnicach 125, 160 i 200 mm ułatwiają dopasowanie układu do projektu.
Więcej danych o elementach, wymiarach, konfiguracji i certyfikatach dowiedz się na stronie Ventermo. Parametry produktu powinny być jednak zawsze zestawione z bilansem powietrza i warunkami konkretnego budynku.
Cicha i wydajna rekuperacja jest rezultatem współpracy wszystkich elementów. Centrala musi zostać dobrana do zapotrzebowania budynku, ale równie ważne są przemyślany projekt, niskooporowe trasy, szczelny system dystrybucji i dokładna regulacja. Dopiero takie podejście pozwala wykorzystać możliwości rekuperatora bez zwiększania jego obrotów w celu kompensowania błędów instalacji.
