Najczęściej spotykane wymiary paneli fotowoltaicznych
Panele fotowoltaiczne, których używamy na dachach mogą mieć różne wymiary. Dużo zależy od tego w jakiej technice zostały wykonane i kto jest producentem. Wielkość powierzchni i waga wpływa z kolei na wydajność, ilość zajmowanego miejsca i obciążenie dachu. Zanim kupimy konkretne panele warto sprawdzić ich wymiary.
Jeśli planujesz remont lub wykończenie wnętrz, skorzystaj z usługi Szukaj Wykonawcy, dostępnej na stronie Kalkulatory Budowlane. Po wypełnieniu krótkiego formularza zyskasz dostęp do najlepszych ofert.
Z tego artykułu dowiesz się:
Dlaczego wymiary paneli fotowoltaicznych są ważne?
Kupując panele PV często zwracamy uwagę na ich moc, sprawność i wygląd. Oto kilka przyczyn, dla których warto znać też ich wymiary i ciężar:
- Stosunek mocy do zajmowanej powierzchni. Moc monokrystalicznych ogniw fotowoltaicznych jest zwykle większa niż polikrystalicznych. Na stronach producentów i w ofercie dystrybutorów możemy się jednak spotkać z panelami polikrystalicznymi o mocy takiej samej jak monokrystaliczne. Jeżeli natrafimy na taki panel solarny, to następnym krokiem powinno być porównanie wymiarów. Czasami panel o słabszej wydajności wydaje się tak samo mocny jak panel lepszej jakości, bo różnica została nadrobiona dzięki większej powierzchni.
- Waga paneli słonecznych. Różnica w ciężarze może być niewielka, warto jednak zwrócić uwagę czy panele nie są cięższe od innych odpowiedników o tej samej mocy i czy nasz dach lub wiata wytrzymają takie obciążenie.
- Wymiary paneli fotowoltaicznych dopasowane do konkretnej powierzchni. Dotyczy to szczególnie paneli PV kupowanych do kampera czy na dach albo pojedynczych paneli na balkon. Na niewielkiej przestrzeni potrzebne są panele o mniejszych wymiarach niż te, których używa się w instalacjach dachowych lub przemysłowych. Innym rozwiązaniem np. na balkon jest zakupienie jednego dużego panela o dużej mocy.
Jakie są najpopularniejsze wymiary paneli fotowoltaicznych?
Wymiary paneli fotowoltaicznych zależą od ilości i wielkości ogniw. Większość producentów ogniw fotowoltaicznych tworzy panele w kilku standardowych wymiarach. Zwykle podaje się je w milimetrach, centymetrach lub metrach. Oto najbardziej rozpowszechnione wymiary:
- 1650 mm x 992 mm – panele o długości 1650 do 1700 oraz szerokości 992-1090 to standard. Tej wielkości panele mają grubość ok. 3-4 cm (grubowarstwowe) i ciężar ok. 19 kg. Na jeden taki panel solarny przypada 60 ogniw fotowoltaicznych. Przykładem może być panel monokrystaliczny Risen, o mocy 400W i wymiarach 1754 x 1096 x 30, który kosztuje ok. 770 zł. Dla porównania panel polikrystaliczny marki MAXX o wymiarach 1640x992x35 i mocy 280W, dostępny w cenie 689 zł.
- 1956 mm x 992 mm – duże panele PV o długości bliskiej lub przekraczającej 2 m (72 ogniwa) są najczęściej wykorzystywane w instalacjach komercyjnych i farmach fotowoltaicznych. Doskonale nadają się do zapełniania powierzchni, gdzie jest więcej miejsca wzdłuż niż wszerz np. na wysokich, spadzistych dachach. W sklepach możemy się spotkać z niższą ceną za pojedynczy panel. Trzeba jednak pamiętać, że zwykle są one sprzedawane firmom w ilościach hurtowych. Poza tym większa powierzchnia nie przekłada się już w takim stopniu na moc. Panele dostępne do użytku indywidualnego są odpowiednio droższe w stosunku do mniejszych i słabszych opcji. Przykładowo panel monokrystaliczny Longi, o wymiarach 2094 mm x 1134 mm x 35 mm, wadze 26 kg i mocy 500W kosztuje ok. 850 zł za sztukę.
Coraz częściej można się spotkać z mniejszymi wymiarami paneli fotowoltaicznych i bardziej kwadratowym kształtem. Najczęściej są to panele o wymiarach ok. 1000-1500 x 660-900 mm. Na zachodzie dość dużą popularnością cieszą się też wymiary 1580 x 808 mm, ale u nas można je spotkać znacznie rzadziej. Waga paneli słonecznych tego typu jest odpowiednio mniejsza – od kilkunastu nawet do 10 kg.
Mniejsze panele fotowoltaiczne

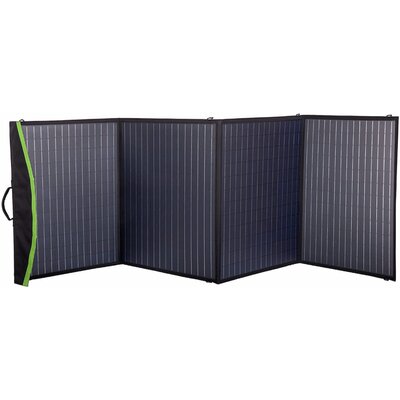

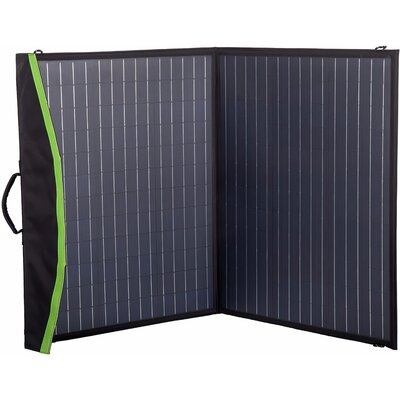

Sporą popularnością cieszy się nie tylko fotowoltaika na budynkach, ale przeznaczona do zasilania urządzeń elektrycznych na kempingach i wycieczkach. Tutaj producenci mają do zaproponowania przede wszystkim większy wybór paneli elastycznych – niestety o odpowiednio niższej wydajności i wyższej cenie. Natomiast waga paneli słonecznych na jacht czy do kampera jest o wiele mniejsza. Przykładem może być panel słoneczny firmy EcoFlow, o mocy 100W, wymiarach 1055 x 612 x 25 i wadze zaledwie 0,37 kg. Kosztuje ok. 600 zł, ale ponieważ jest to rozwiązanie proponowane do kampera, wystarczy kupić jeden lub dwa.
Innym miejscem, gdzie małe panele lub panele o niestandardowych wymiarach mogą się przydać jest balkon. Coraz więcej osób stawia na dodatkowe lub awaryjne źródło energii elektrycznej właśnie na balkonie lub elewacji. W zależności od powierzchni i wytrzymałości balkonu można zamontować jeden lub więcej paneli. W przyszłości alternatywą może być również stosowanie fotowoltaiki zintegrowanej z budynkiem. Tutaj wymiary są bardziej elastycznie dostosowane do rodzaju elewacji. Jeśli szukasz więcej porad i informacji, sprawdź także zebrane w tym miejscu artykuły na temat fotowoltaiki.
Jak obliczyć powierzchnię jaką zajmą panele fotowoltaiczne?
W zależności od tego jakie są wymiary paneli fotowoltaicznych w stosunku do wydajności, zajmą one mniej lub więcej miejsca. Obliczanie tej powierzchni jest dość proste. Trzeba ustalić jaka moc instalacji będzie nam potrzebna i jaką powierzchnią dysponujemy. Następnie wybieramy panele, których stosunek ceny do wydajności jest dla nas najlepszy. Przykładowo do instalacji o mocy 3,5 kW (mała instalacja domowa) wystarczy 14 paneli 250 W, lub 7 paneli 500 W. Monokrystaliczny panel solarny o mocy 500 W będzie miał prawdopodobnie wymiary ok. 2mx1m czyli zajmie powierzchnię 14 m wzwyż i 7 wszerz. Do tego trzeba dodać odległości między rzędami paneli. Zwykle zaleca się od 0,5 do 1 m przy instalacjach na dachu i trochę więcej (2,5-3-krotność wysokości) przy instalacjach na gruncie. Minimalna odległość paneli od krawędzi dachu powinna wynosić ok. 20-30 cm, ale zaleca się 0,5 m. Jak widać powierzchnia zajęta przez panele zależy od wielu czynników. Jeżeli jednak znamy wymiary dostępnej przestrzeni i paneli, które sobie wybraliśmy, to wyliczenie powierzchni opiera się na najprostszej matematyce. Dla ułatwienia dodamy, że zwykle przyjmuje się około 2 kWp mocy paneli na powierzchnię 10m2.
Technologie wytwarzania paneli słonecznych są coraz bardziej zróżnicowane. Duże zainteresowanie tym źródłem energii elektrycznej stymuluje coraz więcej producentów do szukania własnych rozwiązań. Z tego powodu coraz trudniej jest doradzić jakie wymiary paneli powinniśmy wybrać na konkretne potrzeby. Tutaj inwestora ogranicza tak naprawdę tylko budżet i powierzchnia, którą dysponuje.
