Niwelator optyczny czy laserowy - który wybrać na plac budowy?
Niwelatory optyczne i laserowe należą do podstawowego wyposażenia ekip budowlanych i geodezyjnych, gdy konieczne jest kontrolowanie różnic wysokości z dokładnością do pojedynczych milimetrów. Dobór odpowiedniego typu niwelatora bezpośrednio wpływa na czas realizacji robót, liczbę osób zaangażowanych w pomiary oraz końcową dokładność dokumentacji.

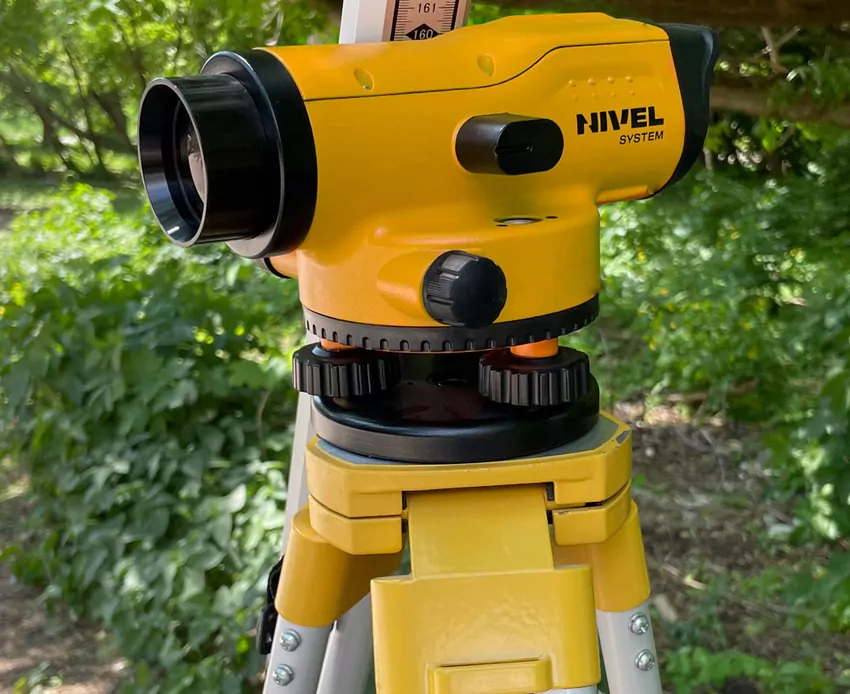

Jak działa niwelator optyczny?
Niwelator optyczny wykorzystuje układ soczewek i lunetę z krzyżem nitek, ustawioną w pozycji poziomej. Urządzenie montuje się na stabilnym statywie, a operator, obserwując łatę niwelacyjną trzymaną przez drugą osobę, odczytuje wysokość na podziałce milimetrowej. Różnice odczytów na łatach w dwóch punktach pozwalają obliczyć dokładną różnicę wysokości między nimi.
Kluczowym elementem jest kompensator, który automatycznie doprowadza oś celową lunety do poziomu w ograniczonym zakresie (zwykle ±10-15'). Dzięki niemu drobne przechylenia statywu nie wpływają istotnie na wynik, a typowa dokładność niwelatora optycznego dobrej klasy sięga 1,5-2,5 mm na 1 km podwójnej niwelacji. Sprzęt pozostaje użyteczny nawet przy wietrze czy lekkich drganiach podłoża, pod warunkiem solidnego rozstawienia statywu.
Jak działa niwelator laserowy?
Niwelator laserowy generuje rotacyjną wiązkę lasera, która tworzy przestrzenną płaszczyznę odniesienia. Głowica obrotowa, obracająca się z typową prędkością kilkuset obrotów na minutę, emituje promień w zakresie 360°, co umożliwia wyznaczenie jednego poziomu w całym polu pracy urządzenia. Zasięg roboczy z detektorem dochodzi często do 300-400 m w promieniu.
Funkcja samopoziomowania sprawia, że po ustawieniu na statywie niwelator automatycznie koryguje swoje położenie w zadanym zakresie (np. ±5°). Operator, posługując się detektorem laserowym zamocowanym na łacie, otrzymuje jednoznaczny sygnał, gdy wiązka znajduje się na wysokości czujnika. Pozwala to wykonywać pomiary w pojedynkę, również przy dużych odległościach, gdy sama wiązka jest niewidoczna dla oka.
Zalety i ograniczenia niwelatora optycznego
Główną przewagą niwelatora optycznego jest wysoka dokładność na krótkich i średnich dystansach oraz odporność na typowe zakłócenia terenowe. W klasycznych niwelacjach inżynieryjnych, np. przy wyznaczaniu spadków kanałów, niwelacji reperów roboczych czy kontroli osiadań, nadal uchodzi za rozwiązanie referencyjne. Sprzęt jest stosunkowo tani, prosty w serwisowaniu, nie wymaga zasilania i dobrze sprawdza się w pracy ciągłej.
Ograniczeniem jest konieczność obsługi dwuosobowej oraz ręczne zapisywanie i obliczanie wyników. Przy dużej liczbie stanowisk pomiarowych rośnie ryzyko zwykłych pomyłek, np. błędnego odczytu z łaty, pomieszania zapisów w dzienniku czy przeoczenia kontrolnych odczytów wstecz/przód. Dodatkowo, w przypadku długich ciągów niwelacyjnych, przestawianie statywu i łaty jest czasochłonne, co ogranicza wydajność na dużych inwestycjach liniowych.
Zalety i ograniczenia niwelatora laserowego
Niwelator laserowy znacząco przyspiesza pracę, gdy ważna jest powtarzalność poziomu na dużym obszarze, a nie tylko pojedyncze różnice wysokości. Jedna osoba może w ciągu kilkunastu minut wyznaczyć dziesiątki punktów kontrolnych w obrębie jednego stanowiska, bez konieczności ciągłego przemieszczania instrumentu. Zastosowanie detektora minimalizuje subiektywność odczytu i pozwala pracować także przy silnym oświetleniu.
Wadą jest wyższy koszt zakupu i serwisu, a także konieczność zadbania o stan akumulatorów i okresową kalibrację układów elektronicznych. Zarówno silna mgła, jak i intensywne opady mogą prowadzić do osłabienia lub rozproszenia wiązki laserowej, co w praktyce skraca zasięg roboczy. Wymagana jest również większa dbałość o ochronę głowicy obrotowej przed uderzeniami i zanieczyszczeniami, które mogą wpływać na stabilność generowanej płaszczyzny.
Dobór niwelatora pod kątem precyzji i wydajności
W zadaniach, gdzie dominują krótkie ciągi niwelacyjne, a liczba punktów jest ograniczona, rozsądniejszym wyborem bywa niwelator optyczny. Przykładowo przy małych fundamentach, niwelacji podjazdu czy ustalaniu spadku przykanalika, standardowa dokładność rzędu 2-3 mm w zupełności wystarcza, a koszt sprzętu pozostaje niski. Zespół dwuosobowy i tak często jest obecny na budowie, więc ograniczenia organizacyjne są niewielkie.
Na rozległych placach budowy, przy wyrównywaniu podłoża na setkach metrów kwadratowych, układaniu warstw podbudowy czy montażu konstrukcji stalowych, przewagę daje niwelator laserowy. Szybkość automatycznych pomiarów, możliwość samodzielnej obsługi oraz redukcja liczby błędów odczytu zwykle kompensują wyższą cenę sprzętu. Przy doborze warto przeanalizować realny zasięg roboczy, klasę dokładności oraz odporność obudowy (np. stopień ochrony IP).
Przykładowo na stronie https://pomiar24.pl/pl/produkty/1/niwelatory-18790 dostępne są niwelatory optyczne i laserowe o różnej klasie dokładności i zasięgu. Umożliwia to dobranie zestawu (instrument, statyw, łata, detektor) do konkretnych zadań od prostych robót ziemnych po precyzyjną kontrolę wysokościową konstrukcji.
Koszty, mobilność i akcesoria pomiarowe
Niwelator optyczny to najczęściej wydatek kilkukrotnie niższy niż zaawansowany niwelator laserowy, co ma znaczenie przy wyposażaniu mniejszych firm wykonawczych. Urządzenie jest lekkie, odporne na transport i nie wymaga zasilania. W praktyce zestaw zawierający niwelator, statyw, łatę niwelacyjną i ewentualnie tyczkę mierniczą w zupełności wystarcza do większości codziennych zadań niwelacyjnych w małych inwestycjach budowlanych.
Przy niwelatorach laserowych trzeba uwzględnić koszt nie tylko samego instrumentu, ale również detektora, uchwytów, akumulatorów oraz okresowych przeglądów. Jednocześnie jeden dobrze dobrany zestaw pozwala zastąpić kilka ekip pracujących ze sprzętem optycznym, co redukuje liczbę pracowników potrzebnych do pomiarów. Oba typy niwelatorów pozostają mobilne szybkie składanie i rozstawianie statywu oraz niewielka masa zestawu ułatwiają przemieszczanie się między kolejnymi frontami robót.
Praktyczne zastosowania niwelatorów w budownictwie i geodezji
Niwelatory optyczne stosuje się przede wszystkim w klasycznej niwelacji terenu, wyznaczaniu reperów roboczych, kontroli osiadań i deformacji obiektów czy prowadzeniu profili pod inwestycje liniowe. W geodezji inżynieryjnej wykorzystuje się je m.in. przy monitoringach konstrukcji mostowych, pomiarach przemieszczeń zapór i kontroli realizacji projektów tam, gdzie liczy się stabilna, powtarzalna dokładność przez wiele lat.
Niwelatory laserowe dominują w pracach wykonawczych i wykończeniowych, gdzie priorytetem jest tempo. Ułatwiają ustalanie poziomu chudego betonu, posadzek przemysłowych, warstw izolacji, podsypek pod nawierzchnie utwardzone, a także montaż konstrukcji halowych czy instalacji wymagających zachowania stałego spadku. Wybór pomiędzy niwelatorem optycznym a laserowym powinien wynikać z charakteru projektu, wymaganej dokładności i skali robót, a nie wyłącznie z aktualnego budżetu sprzętowego.
