Płytki kolczaste MiTek – niezastąpione w produkcji więźby dachowej
Większość inwestorów skupia się na drewnie, kształcie dachu i pokryciu. Łączniki, którymi trzyma się cała konstrukcja, rzadko trafiają na listę pytań do wykonawcy. A to właśnie od nich zależy, czy więźba zachowa swoje parametry przez dekady – i czy w ogóle będzie można ją zaprojektować bez lasu słupów w środku budynku.
Czym są płytki kolczaste i jak działają?

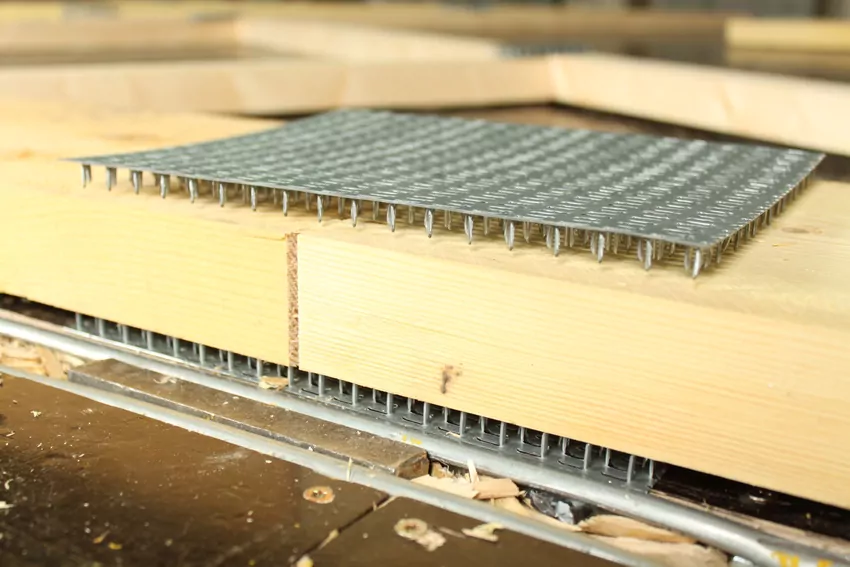

Płytki kolczaste to elementy z ocynkowanej blachy stalowej z wytłoczonymi kolcami po jednej stronie. Wprasowuje się je w drewno pod bardzo dużym naciskiem w warunkach fabrycznych – bez kleju, bez śrub, bez żadnych dodatkowych elementów złącznych. Grubość blachy według normy europejskiej wynosi 0,9–3,0 mm, a rozmieszczenie i gęstość kolców są obliczane pod konkretne obciążenia.
Ważne jest to, że płytki równomiernie rozkładają siły na złączach. Tradycyjne metody łączenia – gwoździe, śruby, klamry – tworzą naprężenia punktowe w miejscach styku metalu z drewnem. Płytka kolczasta przenosi obciążenia na znacznie większą powierzchnię, co sprawia, że połączenie jest trwalsze i bardziej przewidywalne w obliczeniach statycznych. Nie dochodzi do lokalnych odkształceń drewna, które z czasem mogłyby osłabić całą konstrukcję.
Dlaczego akurat MiTek?
MiTek to jeden z największych producentów systemów konstrukcyjnych dla budownictwa drewnianego na świecie. Płytki kolczaste MiTek (https://aldach.pl/uslugi/plytki-kolczaste/) posiadają deklaracje właściwości użytkowych i certyfikaty potwierdzające zgodność z normami dotyczącymi trwałości i bezpieczeństwa konstrukcji.
Dostępne są w dwóch wariantach materiałowych. Stal ocynkowana sprawdza się w typowych warunkach atmosferycznych i jest standardowym wyborem przy większości budynków mieszkalnych i gospodarczych. Stal nierdzewna jest stosowana tam, gdzie wilgotność jest trwale podwyższona – w obiektach rolniczych z intensywną hodowlą, budynkach przy akwenach czy w halach produkcyjnych o specyficznych warunkach. Wybór materiału płytki ma bezpośredni wpływ na trwałość całej konstrukcji w długim okresie.
Obok płytek w produkcji wiązarów stosuje się też inne łączniki tego samego producenta – kątowniki i kotwy rozprężne. Korzystanie z jednego systemu oznacza, że wszystkie elementy są projektowane i certyfikowane razem, a obliczenia statyczne uwzględniają ich współdziałanie.
Co daje połączenie płytkami kolczastymi?
Tradycyjna więźba łączona gwoździami lub śrubami ma ograniczoną rozpiętość i przy większych obiektach wymaga podpór pośrednich. Wiązary złączone płytkami kolczastymi pozwalają przekryć przestrzeń nawet do 30 m bez żadnych słupów. Każdy element produkowany jest z tymi samymi wymiarami i masą – powtarzalność eliminuje błędy wynikające z nierówności poszczególnych części i pozwala na precyzyjne rozłożenie obciążeń w całej konstrukcji.
Gdzie płytki kolczaste mają największe znaczenie?
System MiTek sprawdza się przy dachach dwuspadowych domów jednorodzinnych, ale jego przewagi są szczególnie widoczne przy większych i bardziej złożonych konstrukcjach. W halach produkcyjnych, magazynach czy budynkach rolniczych rozpiętości są znacznie większe, a obciążenia śniegiem i wiatrem wyższe. Im większa skala, tym bardziej liczy się precyzja każdego złącza. Ewentualne niedociągnięcie w połączeniu mnoży się przez całą długość konstrukcji.
Wiązary projektuje się każdorazowo na podstawie dokumentacji konkretnego budynku – rzutu, przekroju i lokalizacji. To oznacza, że płytki dobiera się pod obliczone obciążenia, a nie szacunkowo.
Płytki kolczaste a koszt i harmonogram budowy
Wiązary złączone fabrycznie trafiają na budowę gotowe do montażu – ekipa nie wykonuje żadnych połączeń na miejscu. Nie trzeba też tworzyć stropu betonowego ani stawiać słupów na poddaszu, co skraca harmonogram i obniża koszt całej inwestycji.
Koszt konstrukcji jest znany z góry. Wszystkie elementy – wiązary, płytki, pozostałe łączniki – pochodzą od jednego producenta, który wycenia całość na podstawie projektu. Aldach.pl produkuje wiązary z wykorzystaniem systemu MiTek i zajmuje się całym procesem – od projektu, przez produkcję, aż po montaż na budowie.
