Skanowanie 3D budynków – nowoczesne technologie i koszty
Skanowanie 3D budynków umożliwia tworzenie precyzyjnych modeli 3D. Dowiesz się, jak działa ta technologia, gdzie się ją stosuje i jakie są jej korzyści. Przedstawimy też orientacyjne koszty.
Skanowanie 3D budynków – co warto wiedzieć?
Skanowanie 3D budynków to jedna z najszybciej rozwijających się technologii w branży budowlanej i architektonicznej. Pozwala pozyskiwać bardzo dokładne dane pomiarowe w krótkim czasie i w sposób praktycznie bezbłędny. Dzięki temu możliwe jest wierne odwzorowanie geometrii obiektów, tworzenie cyfrowych modeli 3D oraz opracowanie dokumentacji technicznej na najwyższym poziomie.
W artykule wyjaśniamy, jak działa skanowanie laserowe, kiedy warto je zastosować, jakie przynosi korzyści i z czym wiążą się koszty jego realizacji.
Skanowanie 3D budynków – na czym polega?

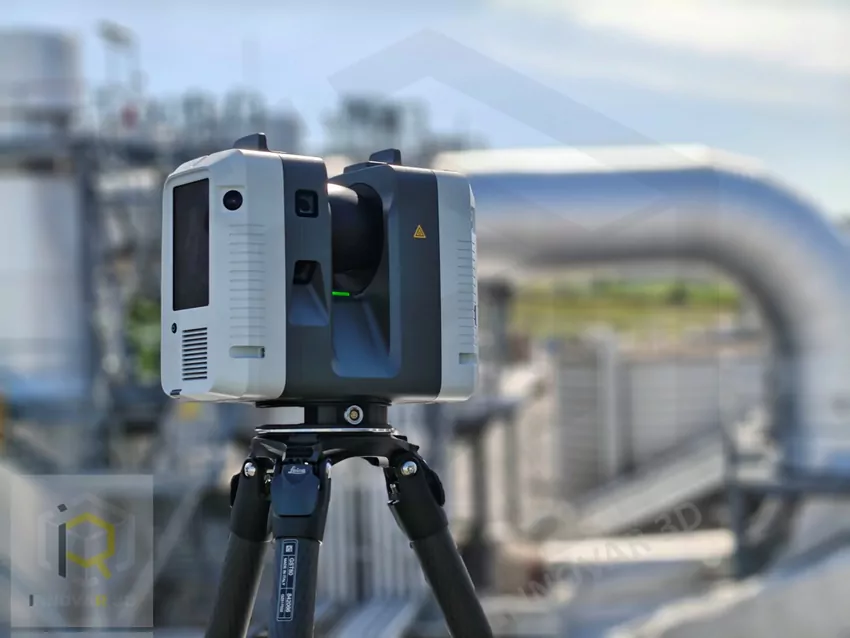

Podstawą technologii są skanery laserowe, które emitują wiązkę światła odbijającą się od powierzchni obiektu. Urządzenie mierzy czas powrotu sygnału, dzięki czemu oblicza odległość od każdego punktu. Proces powtarzany jest miliony razy w ciągu sekundy, co pozwala zarejestrować niezwykle gęstą chmurę punktów.

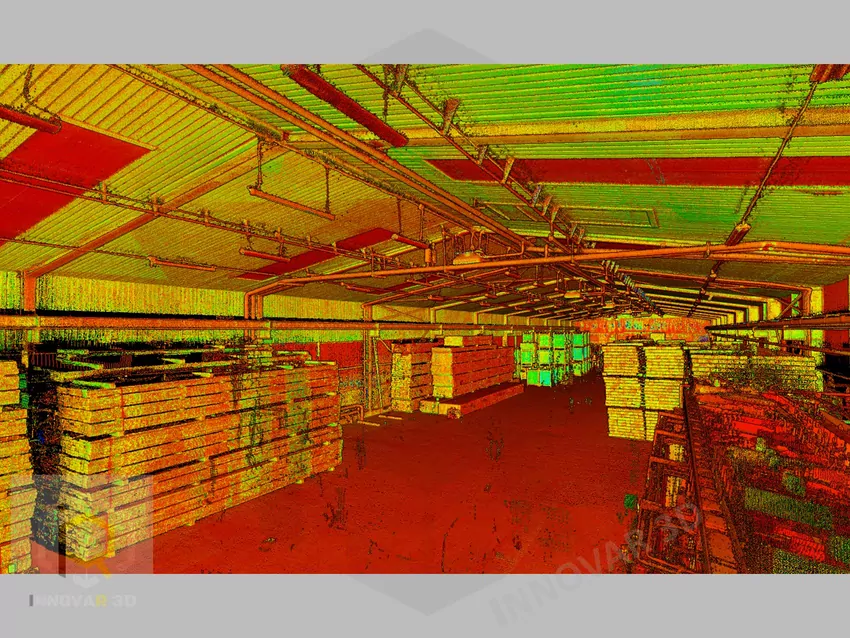

Każdy punkt w chmurze ma swoje współrzędne 3D, a ich połączenie tworzy cyfrowy model budynku. Na tej podstawie możliwe jest dalsze opracowanie danych w formie rysunków technicznych, modeli CAD czy dokumentacji BIM.
W praktyce skanowanie budynków odbywa się etapami:

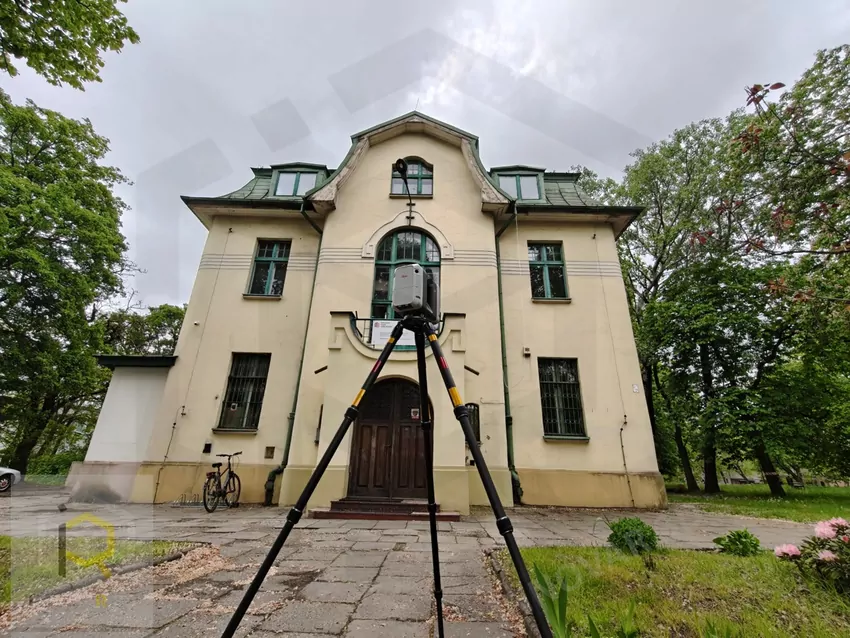

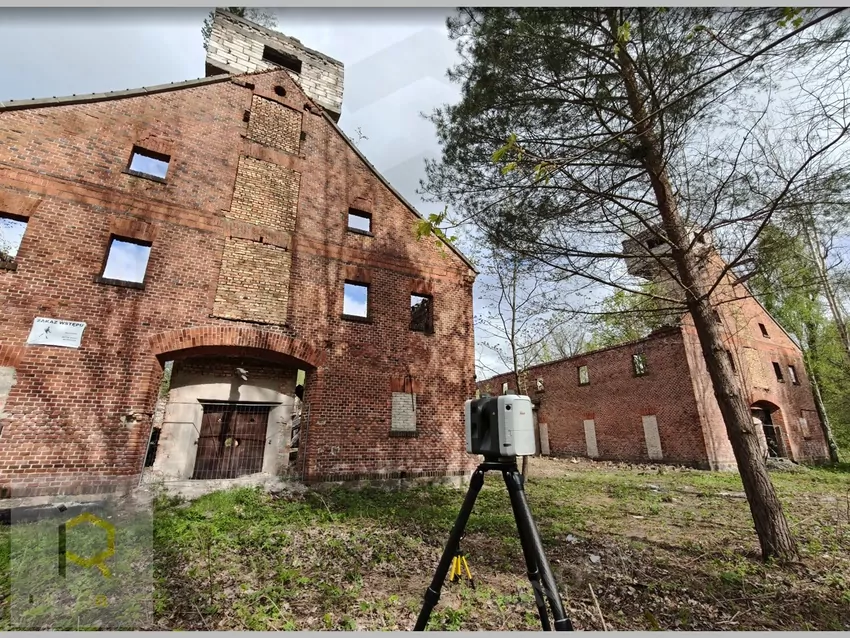

- Rozstawienie skanera w odpowiednich miejscach wokół obiektu.
- Rejestracja danych – urządzenie wykonuje kilkanaście do kilkudziesięciu pomiarów z różnych pozycji.
- Łączenie chmur punktów w spójny model całego budynku.
- Opracowanie danych – czyszczenie, segmentacja i przygotowanie do dalszego wykorzystania.
Dlaczego skanowanie 3D zyskuje na popularności?
Jeszcze kilka lat temu dokładne pomiary obiektów wymagały tygodni pracy zespołów geodetów i architektów. Dziś za pomocą skanera 3D ten sam efekt można osiągnąć w ciągu jednego dnia. Z tego powodu technologia zyskuje ogromne znaczenie nie tylko w Polsce, ale i na świecie.
Do głównych korzyści należą:
- precyzja – pomiary z dokładnością do milimetra,
- oszczędność czasu – znaczne skrócenie procesu inwentaryzacji,
- bezpieczeństwo – możliwość pomiarów w trudno dostępnych lub niebezpiecznych miejscach,
- uniwersalność – dane można wykorzystać zarówno w architekturze, jak i w inżynierii przemysłowej czy konserwacji zabytków.
Zastosowania skanowania 3D w budownictwie i architekturze
Inwentaryzacja architektoniczna
Skanowanie 3D pozwala stworzyć pełną inwentaryzację obiektów – zarówno współczesnych budynków mieszkalnych, jak i obiektów zabytkowych. Modele cyfrowe umożliwiają odtworzenie dokumentacji w przypadku jej braku, a także stanowią wiarygodne źródło danych do dalszych prac projektowych.
Planowanie remontów i rozbudów
W przypadku modernizacji precyzyjne dane są kluczowe. Dzięki chmurze punktów można dokładnie oszacować zakres robót, zapotrzebowanie materiałowe oraz wpływ planowanych zmian na konstrukcję. To przekłada się na mniejsze ryzyko błędów i oszczędności finansowe.
Dokumentacja techniczna

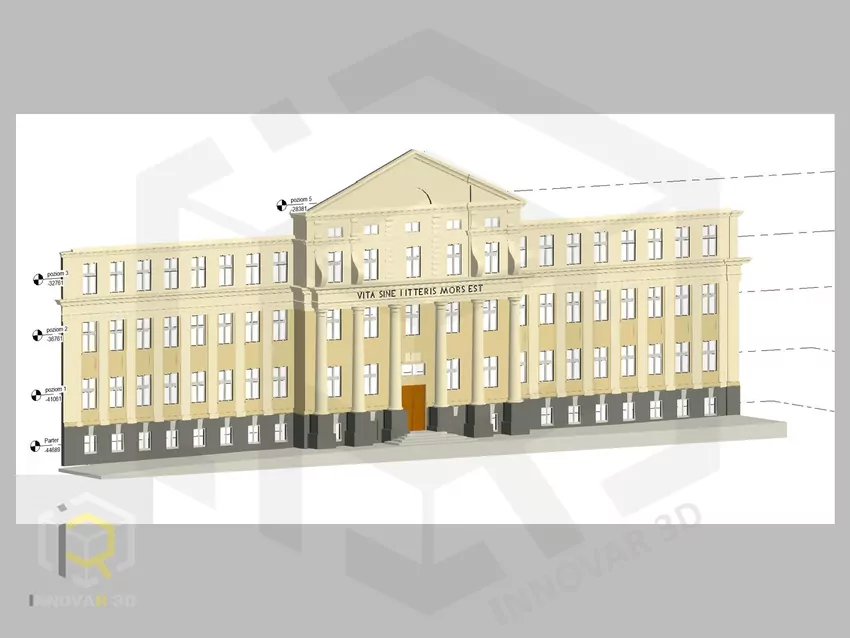

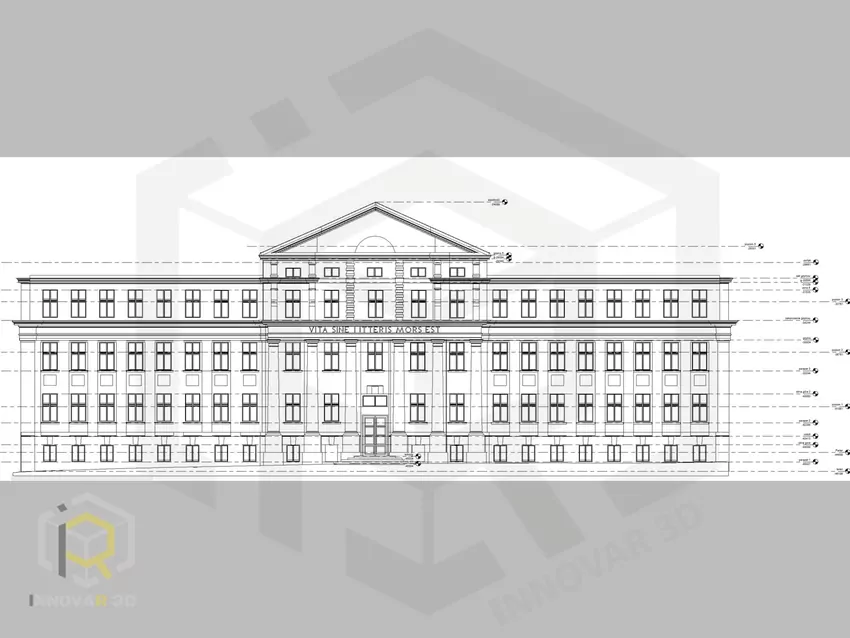

Z chmury punktów powstają plany 2D, rysunki techniczne, modele CAD i BIM. Coraz częściej inwestorzy wymagają, aby dokumentacja była przygotowana w formie cyfrowej – to standard, który ułatwia późniejsze zarządzanie budynkiem.
Konserwacja i digitalizacja zabytków

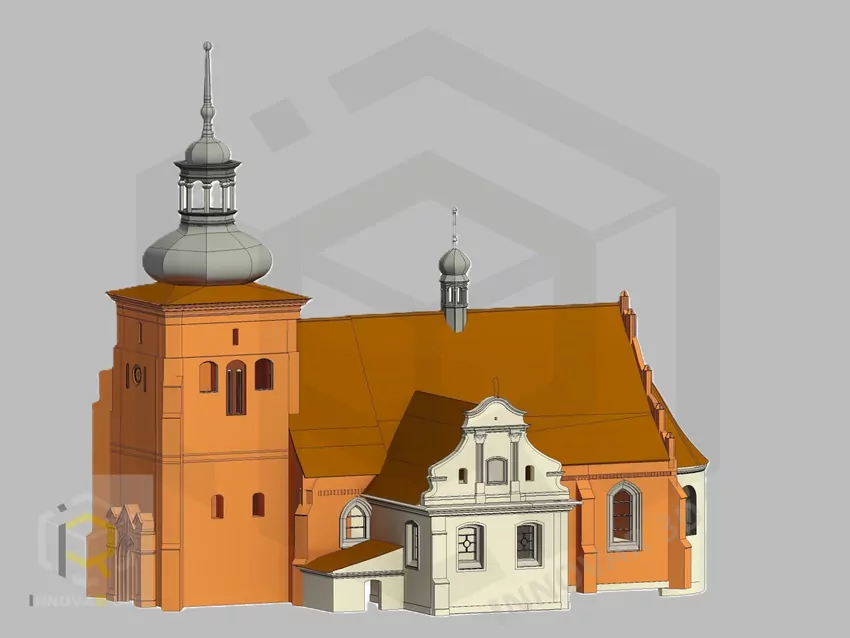

Technologia znajduje też zastosowanie w muzealnictwie i ochronie dziedzictwa. Umożliwia wierne odwzorowanie detali architektonicznych, a nawet przygotowanie wirtualnych spacerów po obiektach niedostępnych dla zwiedzających.
Przemysł i infrastruktura

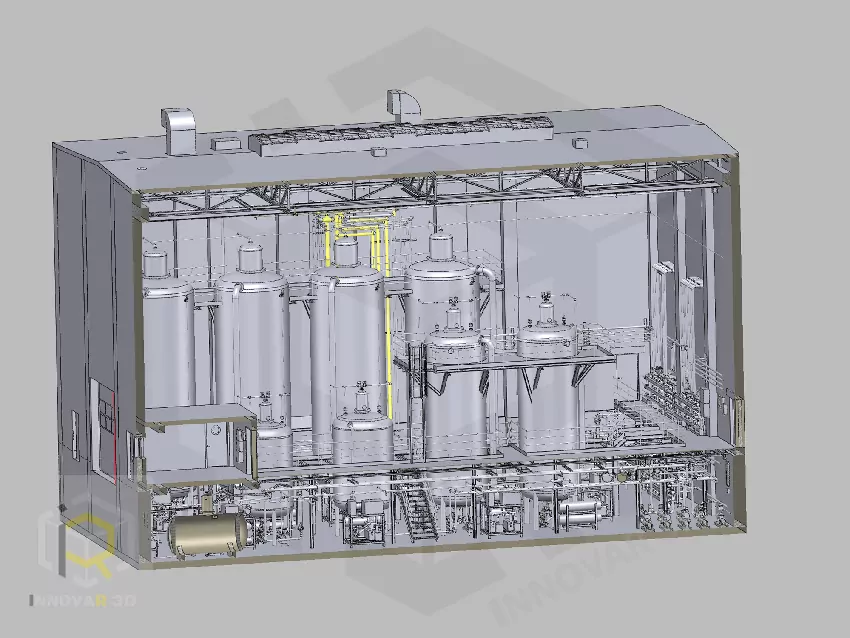

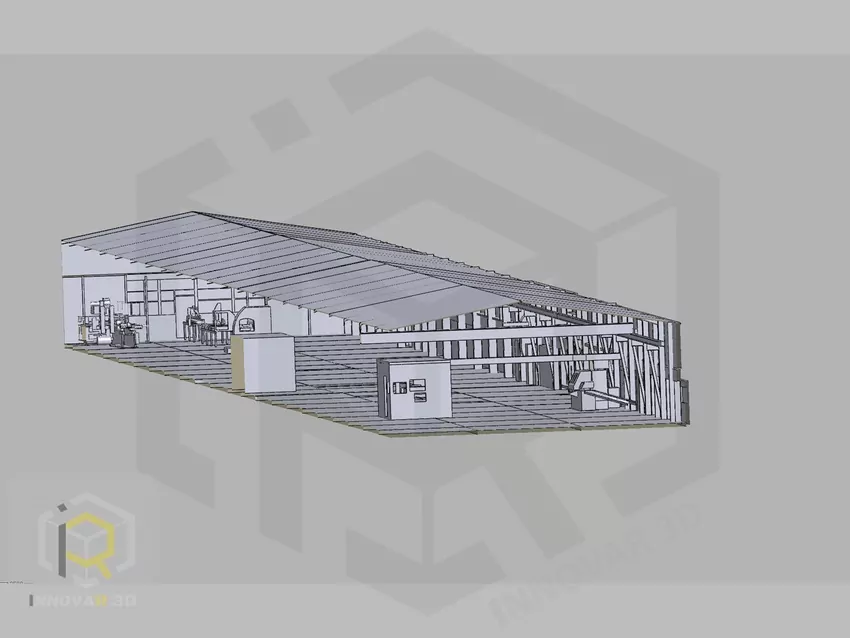

Skanowanie 3D stosowane jest przy inwentaryzacji hal, instalacji przemysłowych, rurociągów czy obiektów energetycznych. Dokładne modele pozwalają projektować modernizacje i nowe linie technologiczne bez ryzyka kolizji elementów.
Więcej przykładów praktycznego zastosowania znajdziesz tutaj: https://www.innovar.pl/skanowanie-3d-budynkow
Koszt skanowania 3D – od czego zależy?
Cena usługi uzależniona jest od wielu czynników. Na koszt wpływają m.in.:
- wielkość obiektu – skanowanie mieszkania czy biura to niższy koszt niż dokumentacja hali przemysłowej,
- stopień skomplikowania – im więcej detali architektonicznych, tym więcej pozycji skanera i dłuższa obróbka,
- zakres opracowania danych – samo skanowanie jest tańsze, natomiast przygotowanie modeli CAD, BIM czy rysunków 2D to dodatkowe etapy pracy,
- warunki pracy – ograniczony dostęp do obiektu czy konieczność skanowania nocą również mogą wpłynąć na cenę.
Dla orientacji:
- Skanowanie średniej wielkości budynku (1000–2000 m²) zajmuje zwykle 1–2 dni pracy i może kosztować około 5 tys. zł netto.
- Pełne opracowanie danych w formie modeli CAD/BIM czy dokumentacji technicznej to wydatek rzędu 10–20 tys. zł netto – w zależności od zakresu i poziomu szczegółowości.
- Możliwe są też warianty pośrednie, np. opracowanie tylko wybranych części budynku, co obniża koszty.
Każda wycena jest jednak indywidualna i zależy od potrzeb inwestora oraz celu, do którego mają być wykorzystane dane.
Wybór między zakupem skanera 3D a usługą skanowania
Decyzja między zakupem własnego skanera 3D a korzystaniem z usług profesjonalnych firm skanujących może być trudna. Oto kluczowe aspekty zakupu własnego skanera laserowego 3D:
- Zapewnia natychmiastowy dostęp do sprzętu, eliminując opóźnienia związane z oczekiwaniem na wynajem.
- Może być opłacalne dla firm, które regularnie potrzebują usług skanowania 3D.
- Wymaga inwestycji w szkolenia i utrzymanie sprzętu.
Z drugiej strony, korzystanie z usługi skanowania 3D oferowanych przez profesjonalne firmy może być bardziej elastyczne i korzystne kosztowo dla mniejszych projektów lub firm, które sporadycznie korzystają z tej technologii i jej zastosowań oraz zadania. Profesjonalne firmy skanujące dysponują specjalistycznym sprzętem i wiedzą, co przekłada się na wysoką jakość usług i dokładność pomiarów.
Warto więc rozważyć swoje potrzeby i możliwości finansowe przed podjęciem decyzji o zakupie własnego skanera lub korzystaniu z usług zewnętrznych.
Jak przygotować obiekt do skanowania?
Aby maksymalnie wykorzystać możliwości technologii, warto odpowiednio przygotować budynek:
- zaplanować pomiary w czasie mniejszego ruchu,
- usunąć zbędne przedmioty, które mogłyby zasłonić fragmenty przestrzeni,
- w przypadku dużych inwestycji – oznaczyć punkty odniesienia.
Dzięki temu proces skanowania przebiega sprawniej, a wyniki są dokładniejsze.
Trendy i przyszłość skanowania 3D
Skanowanie laserowe coraz częściej łączy się z innymi technologiami:
- fotogrametrią – zdjęcia z dronów uzupełniają dane ze skanera,
- VR i AR – modele 3D wykorzystywane są w prezentacjach inwestycji i wirtualnych spacerach,
- zarządzaniem obiektami – integracja modeli BIM z systemami facility management.
Rosnące wymagania rynku sprawiają, że w najbliższych latach skanowanie 3D stanie się standardem w większości projektów budowlanych i konserwatorskich.
Podsumowanie
Skanowanie 3D budynków to technologia, która zmienia sposób pracy w budownictwie, architekturze i konserwacji zabytków. Pozwala szybciej i dokładniej niż kiedykolwiek wcześniej przygotować inwentaryzację, zaplanować modernizację czy stworzyć dokumentację techniczną.
Więcej informacji o technologiach skanowania 3D znajdziesz na stronie www.innovar.pl.
Najczęściej zadawane pytania (FAQ)
Jak długo trwa skanowanie budynku?
Od kilku godzin do kilku dni, w zależności od skali i stopnia skomplikowania.
Czy skanowanie 3D jest dokładniejsze od tradycyjnych metod?
Tak – technologia laserowa pozwala osiągnąć dokładność na poziomie milimetra.
Do czego można wykorzystać uzyskane dane?
Do inwentaryzacji architektonicznej, planowania remontów i rozbudów, tworzenia dokumentacji technicznej, digitalizacji zabytków oraz projektów przemysłowych.
Ile kosztuje usługa?
Cena zależy od wielkości i złożoności obiektu oraz zakresu dodatkowych opracowań.
Czy skanowanie 3D nadaje się do obiektów historycznych?
Tak – technologia pozwala zachować cyfrowy zapis nawet bardzo złożonych detali architektonicznych.
