Jaki kabel głośnikowy wybrać - przewodnik dla instalatorów
Dobór kabla głośnikowego opiera się na jednej regule technicznej, z której wynika cała reszta: rezystancja pętli kabla powinna być mniejsza niż 5% impedancji nominalnej głośnika. Dla kolumny 8-omowej to 0,4 oma na całą pętlę, dla 4-omowej - 0,2 oma. Wszystko inne, co da się powiedzieć o kablach głośnikowych, jest albo konsekwencją tej zasady, albo dotyczy odporności izolacji i wymagań przeciwpożarowych.
Ten tekst zbiera to, co instalator musi wiedzieć przed zamówieniem materiału: tabele przekrojów, różnicę między miedzią a aluminium powlekanym miedzią, wymagania dla budynków użyteczności publicznej oraz sposoby zakańczania.
W skrócie
- Reguła 5%: rezystancja pętli kabla poniżej 5% impedancji głośnika. Przekroczenie oznacza spadek tłumienia i słyszalną zmianę charakterystyki w dolnym zakresie.
- Przekrój 2 x 1,5 mm² wystarcza do 10 m przy 8 omach, 2 x 2,5 mm² do 20 m, powyżej 20 m - 4 mm².
- Przy 4 omach wszystkie długości graniczne trzeba podzielić przez dwa.
- CCA (aluminium powlekane miedzią) ma o ok. 60% wyższą rezystancję niż czysta miedź o tym samym przekroju - kabel 2,5 mm² CCA odpowiada mniej więcej 1,5 mm² miedzi.
- W budynkach użyteczności publicznej obowiązują wymagania CPR dotyczące klasy reakcji na ogień okablowania - to nie jest kwestia uznaniowa.
- Linia 100 V zmienia zasady: prąd jest wielokrotnie niższy, więc 1,5 mm² wystarcza na trasy rzędu stu metrów.
- Efekt naskórkowości w paśmie akustycznym jest pomijalny - argumenty oparte na nim nie mają uzasadnienia przy częstotliwościach do 20 kHz.
Skąd bierze się reguła 5%
Głośnik nie jest odbiornikiem statycznym. Membrana po pobudzeniu drga dalej z własną bezwładnością, generując siłę elektromotoryczną, którą wzmacniacz musi „wyhamować”. Zdolność do tego opisuje współczynnik tłumienia (damping factor) - stosunek impedancji głośnika do sumy rezystancji wyjściowej wzmacniacza i rezystancji kabla.
Kabel o zbyt dużej rezystancji dokłada się do mianownika tego równania i obniża tłumienie. Skutek jest słyszalny przede wszystkim w okolicach rezonansu głośnika nisko-tonowego, czyli w dolnym zakresie: bas robi się mniej kontrolowany, a charakterystyka w tym paśmie ulega zmianie o kilka dziesiątych decybela.
Rezystancja miedzianej żyły wynosi w przybliżeniu:
| Przekrój | Rezystancja na metr | Pętla na 10 m |
|---|---|---|
| 0,75 mm² | 0,023 Ω/m | 0,46 Ω |
| 1,5 mm² | 0,012 Ω/m | 0,24 Ω |
| 2,5 mm² | 0,007 Ω/m | 0,14 Ω |
| 4,0 mm² | 0,0045 Ω/m | 0,09 Ω |
| 6,0 mm² | 0,003 Ω/m | 0,06 Ω |
Pętla to droga tam i z powrotem, czyli podwójna długość trasy. Stąd wartości w ostatniej kolumnie.
Jak dobrać przekrój
Poniższa tabela wynika bezpośrednio z reguły 5% i podanych wyżej rezystancji. Długość oznacza trasę w jedną stronę.
| Długość trasy | Głośnik 8 Ω | Głośnik 6 Ω | Głośnik 4 Ω |
|---|---|---|---|
| do 5 m | 1,5 mm² | 1,5 mm² | 1,5 mm² |
| 5-10 m | 1,5 mm² | 2,5 mm² | 2,5 mm² |
| 10-20 m | 2,5 mm² | 2,5 mm² | 4,0 mm² |
| 20-30 m | 4,0 mm² | 4,0 mm² | 6,0 mm² |
| 30-50 m | 6,0 mm² | 6,0 mm² | linia 100 V |
| powyżej 50 m | linia 100 V | linia 100 V | linia 100 V |

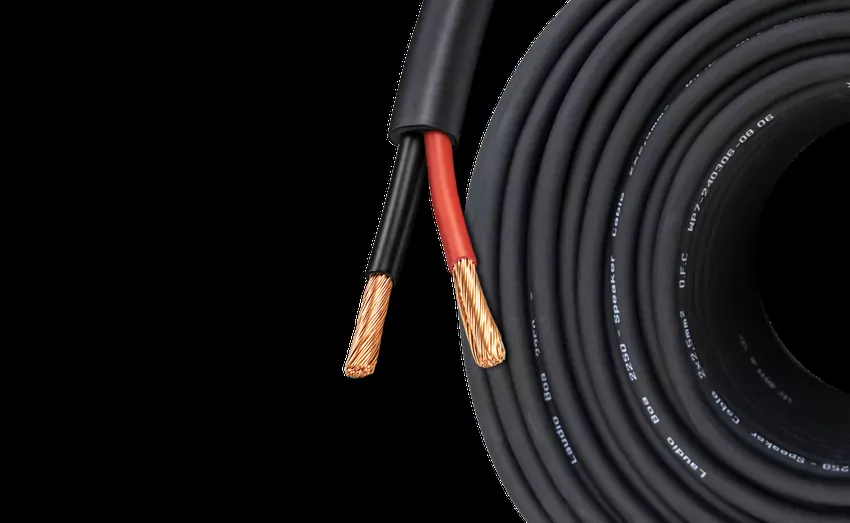

Dostępne kable głośnikowe obejmują cały ten zakres przekrojów, ale w praktyce większość instalacji domowych mieści się w przedziale 1,5-4 mm².
Trzy uwagi praktyczne:
- Zwiększanie przekroju ponad wyliczenie nie szkodzi, ale nie pomaga. Kabel 6 mm² na trasie 3 metrów nie da żadnej mierzalnej przewagi nad 1,5 mm².
- Wszystkie kanały tej samej długości. Nie skracaj krótszej trasy - różnica rezystancji między kanałami jest zwykle pomijalna, ale zapas kabla pozwala później przestawić kolumny.
- Przy instalacjach wielogłośnikowych licz impedancję wypadkową. Dwa głośniki 8-omowe równolegle to obciążenie 4-omowe, co przesuwa cały wiersz tabeli.
OFC, CCA i marketing
OFC (Oxygen-Free Copper) to miedź beztlenowa - standard w kablach głośnikowych. Nazwa odnosi się do procesu produkcji ograniczającego zawartość tlenu, co poprawia ciągliwość i odporność na utlenianie na przekroju.
CCA (Copper-Clad Aluminium) to żyła aluminiowa pokryta warstwą miedzi. Jest tańsza i lżejsza, ale ma istotnie wyższą rezystywność.
| Materiał | Rezystywność względna | Kabel 2,5 mm² odpowiada |
|---|---|---|
| Miedź (OFC) | 1,0 | 2,5 mm² miedzi |
| CCA | ok. 1,6 | ok. 1,5 mm² miedzi |
CCA nie jest materiałem bezużytecznym - w krótkich trasach i przy 8 omach sprawdza się bez zastrzeżeń. Trzeba jednak wiedzieć, co się kupuje, i odpowiednio skorygować przekrój. Problemem bywa oznakowanie: część kabli CCA jest opisywana wyłącznie przekrojem, bez informacji o materiale żyły.
Jak rozpoznać CCA: kabel jest wyraźnie lżejszy przy tym samym przekroju, a przecięta żyła ma srebrzysty rdzeń pod miedzianą powłoką.
Czego nie warto brać pod uwagę przy wyborze:
- Efekt naskórkowości. W paśmie akustycznym (do 20 kHz) głębokość wnikania w miedzi wynosi około 0,5 mm, co przy typowych żyłach linkowych nie ma praktycznego znaczenia.
- Kierunkowość kabla. Miedź nie ma kierunku - prąd przemienny płynie w obu.
- Egzotyczne materiały i konstrukcje w instalacjach domowych o typowych długościach. Zysk mierzalny jest nieodróżnialny od zera, a różnica w cenie realna.
Izolacja i wymagania budowlane
To obszar, w którym instalator ma najmniej swobody - i najwięcej odpowiedzialności.
Klasy reakcji na ogień (CPR)
Rozporządzenie CPR (Construction Products Regulation) wprowadziło jednolitą klasyfikację kabli instalowanych na stałe w budynkach. Klasy oznacza się od Aca (najwyższa odporność) przez B2ca, Cca, Dca do Eca i Fca.
Co to oznacza w praktyce:
- W budynkach mieszkalnych jednorodzinnych wymagania są najłagodniejsze i zwykłe kable w izolacji PVC klasy Eca są dopuszczalne.
- W budynkach użyteczności publicznej - szkołach, biurowcach, hotelach, obiektach handlowych - stosuje się kable o wyższej klasie, zwykle bezhalogenowe (LSZH / LS0H), które w razie pożaru nie wydzielają dymu i gazów korozyjnych.
- W drogach ewakuacyjnych wymagania są najostrzejsze.
Konkretną wymaganą klasę określa projekt instalacji i przepisy techniczno-budowlane dla danego typu obiektu. To nie jest decyzja instalatora ani inwestora - warto ją potwierdzić z projektantem przed zamówieniem materiału, bo wymiana okablowania po odbiorze jest kosztowna.
Kable o odporności ogniowej
Osobna kategoria to przewody zachowujące funkcjonalność w warunkach pożaru, oznaczane symbolami typu PH30, PH60 czy PH90 (liczba oznacza minuty). Stosuje się je w dźwiękowych systemach ostrzegawczych (DSO), gdzie instalacja musi działać w trakcie ewakuacji.
Zwykły kabel głośnikowy nie spełnia tych wymagań i nie może być stosowany w systemach DSO.
Typy izolacji według zastosowania
| Zastosowanie | Izolacja |
|---|---|
| Instalacja domowa, wewnątrz | PVC |
| Budynki publiczne | bezhalogenowa (LSZH), klasa CPR wg projektu |
| DSO / systemy ewakuacyjne | ognioodporna PH30-PH90 |
| Instalacje zewnętrzne i gruntowe | odporna na UV i wilgoć, wersje żelowane |
| Sauny i pomieszczenia gorące | silikonowa (do ok. 180°C) |
| Prowadzenie pod tynkiem | dowolna, obowiązkowo w peszlu |
Linia 100 V - inne zasady doboru
W instalacjach rozproszonych (szkoły, biura, ogrody, obiekty handlowe) stosuje się systemy transformatorowe 100 V. Wysokie napięcie oznacza niski prąd, a niski prąd - małe straty na rezystancji przewodu.
Konsekwencje praktyczne:
- Przekrój 1,5 mm² obsługuje trasy rzędu 100 metrów przy typowych obciążeniach.
- Do jednej linii można podłączyć kilkadziesiąt głośników, ograniczeniem jest suma ich mocy nominalnej.
- Suma mocy odczepów wszystkich głośników nie powinna przekraczać 80% mocy wzmacniacza.
- Do doboru przekroju stosuje się kryterium dopuszczalnego spadku napięcia (zwykle poniżej 10% na końcu linii), a nie regułę 5% impedancji.
To dlatego w instalacjach rozległych linia 100 V jest rozwiązaniem nie tylko wygodniejszym, ale i tańszym - oszczędność na miedzi bywa większa niż koszt transformatorów.

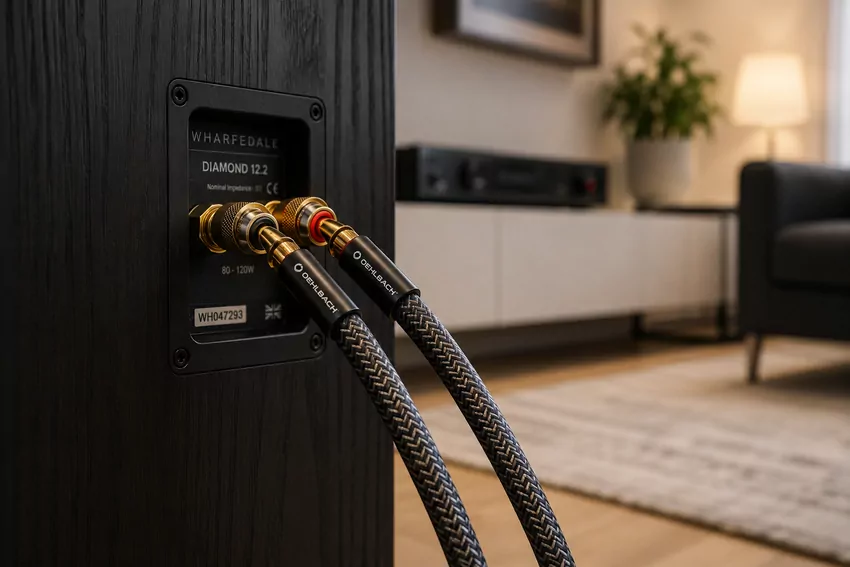

Zakańczanie przewodów
Sposób połączenia ma większe znaczenie niż różnice między dobrymi kablami. Utleniony, luźny styk potrafi wprowadzić rezystancję przekraczającą rezystancję całego przewodu.
| Metoda | Zalety | Uwagi |
|---|---|---|
| Widełki | pewny docisk na dużej powierzchni, standard w instalacjach | wymagają dokręcenia z wyczuciem |
| Wtyki bananowe | szybkie łączenie i rozłączanie | wygodne przy częstych zmianach |
| Tulejki zaciskowe | eliminują rozwarstwianie linki, pewny styk w zaciskach sprężynowych | wymagają zaciskarki |
| Goła linka skręcona | zero kosztu | pojedyncze druciki powodują zwarcia, linka się utlenia |
| Lutowanie końcówki | pozornie solidne | cyna płynie pod naciskiem, połączenie się luzuje |
Rekomendacja instalatorska: tulejki zaciskowe albo widełki. Lutowanie samej końcówki linki przed włożeniem w zacisk śrubowy jest praktyką, której lepiej unikać - lut ma tendencję do płynięcia pod stałym naciskiem, przez co połączenie z czasem traci docisk.
Polaryzacja. Każdy przewód głośnikowy ma oznaczenie jednej żyły - paskiem, kolorem, napisem albo fakturą izolacji. Zachowanie zgodnej polaryzacji we wszystkich kanałach jest krytyczne: odwrócona faza jednej kolumny powoduje kasowanie się dolnego zakresu i rozmycie sceny stereofonicznej. To najczęstszy błąd wykonawczy w instalacjach domowych, a jednocześnie najłatwiejszy do uniknięcia.
Bi-wiring - czy warto
Bi-wiring polega na poprowadzeniu dwóch osobnych par przewodów do kolumny wyposażonej w rozdzielone zaciski dla sekcji nisko- i wysokotonowej, po zdjęciu mostków.
Argument techniczny za: prądy sekcji basowej i wysokotonowej płyną osobnymi torami, co teoretycznie ogranicza wzajemny wpływ.
Argument przeciw: mierzalna różnica jest bardzo mała, a te same pieniądze wydane na zwiększenie przekroju pojedynczej pary dają efekt co najmniej porównywalny.
Praktyczna zasada: jeśli kolumny podłogowe mają podwójne zaciski, a kabel i tak leży, można wykonać bi-wiring. Nie jest to jednak inwestycja, którą warto planować kosztem czegokolwiek innego. Ważniejsze jest, żeby mostki - jeśli zostają - były czyste i dobrze dokręcone; skorodowany mostek to realny problem, w przeciwieństwie do braku bi-wiringu.
Sześć błędów przy okablowaniu
- Kabel CCA rozliczany jak miedziany. Przekrój 2,5 mm² CCA odpowiada mniej więcej 1,5 mm² miedzi - przy dłuższych trasach różnica przekracza granicę reguły 5%.
- Zwykły kabel PVC w budynku użyteczności publicznej. Niezgodność z wymaganiami CPR wychodzi zwykle przy odbiorze, gdy okablowanie jest już zamurowane.
- Prowadzenie pod tynkiem bez peszla. Uniemożliwia jakąkolwiek późniejszą wymianę.
- Brak zapasu przy punktach głośnikowych. 50 cm z każdej strony to standard, który wielokrotnie się zwraca.
- Odwrócona polaryzacja jednego kanału. Najczęstszy i najbardziej słyszalny błąd wykonawczy.
- Połączenia skrętką owiniętą taśmą. W instalacji zewnętrznej lub gruntowej to awaria pewna, tylko odłożona w czasie.
FAQ
Jaki przekrój kabla głośnikowego do 10 metrów? Dla kolumn 8-omowych wystarcza 2 x 1,5 mm² z czystej miedzi. Dla kolumn 4-omowych na tej samej długości należy zastosować 2 x 2,5 mm². Wynika to z zasady, by rezystancja pętli kabla nie przekraczała 5% impedancji nominalnej głośnika.
Czy kabel CCA nadaje się do instalacji audio? Nadaje się, ale przy skorygowanym przekroju. Aluminium powlekane miedzią ma rezystywność wyższą o około 60%, więc kabel 2,5 mm² CCA odpowiada mniej więcej 1,5 mm² miedzi. Przy krótkich trasach i głośnikach 8-omowych różnica jest bez znaczenia, przy długich - istotna.
Czy drogie kable głośnikowe brzmią lepiej? Kabel spełniający regułę 5% przy danej długości i impedancji realizuje swoje zadanie w całości. Powyżej tego progu różnice w pomiarach są nieodróżnialne od zera. Warto natomiast dopłacić za solidną izolację, właściwą klasę reakcji na ogień w budynkach publicznych oraz dobre zakończenia.
Jakie kable są wymagane w szkole lub biurowcu? W budynkach użyteczności publicznej stosuje się kable o odpowiedniej klasie reakcji na ogień zgodnie z rozporządzeniem CPR, najczęściej bezhalogenowe. W systemach ostrzegawczych DSO konieczne są dodatkowo przewody o odporności ogniowej klasy PH. Wymaganą klasę określa projekt instalacji, a nie wykonawca.
Jak rozpoznać polaryzację kabla głośnikowego? Producenci oznaczają jedną z żył - paskiem, napisem, kolorem izolacji albo wypukłym żeberkiem wyczuwalnym pod palcem. Wystarczy konsekwentnie stosować to samo oznaczenie po obu stronach każdego kanału. Odwrócenie fazy w jednej kolumnie powoduje utratę basu i rozmycie sceny.
Czy w instalacji 100 V obowiązują te same przekroje? Nie. Przy napięciu 100 V prąd jest wielokrotnie niższy, więc przewód 1,5 mm² obsługuje trasy rzędu stu metrów. Kryterium doboru jest tu dopuszczalny spadek napięcia na końcu linii, a nie stosunek rezystancji kabla do impedancji głośnika.
Czy bi-wiring ma sens? Efekt jest bardzo niewielki i trudny do wykazania pomiarowo. Jeśli kolumny mają podwójne zaciski, a kabel już jest, wykonanie bi-wiringu nie zaszkodzi. Nie warto jednak planować go kosztem innych elementów instalacji - większe znaczenie ma właściwy przekrój i pewne zakończenia.
Podsumowanie
Dobór kabla głośnikowego jest jednym z niewielu zagadnień w audio, które da się rozstrzygnąć rachunkiem. Reguła 5% impedancji, tabela rezystancji miedzi i długość trasy dają jednoznaczną odpowiedź - reszta to kwestia izolacji, wymagań budowlanych i jakości połączeń.
Największe realne ryzyka nie leżą w wyborze marki kabla, tylko gdzie indziej: w niedoszacowaniu przekroju przy kablach CCA, w zastosowaniu niewłaściwej klasy reakcji na ogień w budynku publicznym i w wykonaniu połączeń, które utlenią się po dwóch latach. To na tych trzech rzeczach warto skupić uwagę przy planowaniu instalacji.
